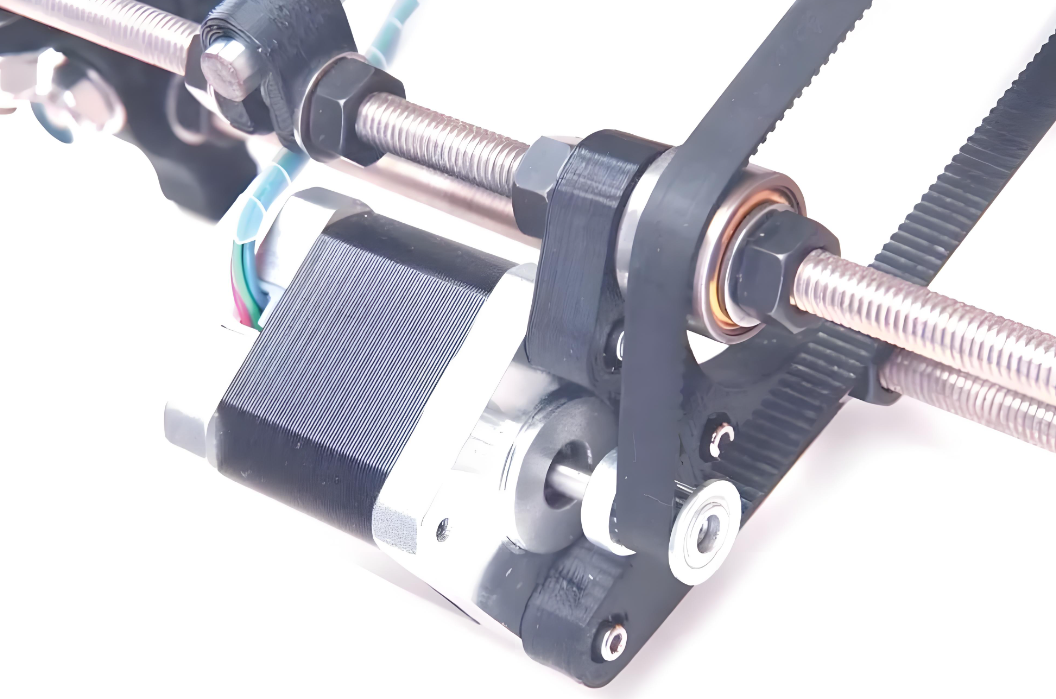

前言
同步带传动系统的疲劳寿命、运行稳定性、断裂风险，核心约束条件来自
最小允许齿数，同步衍生出最小节圆直径、内侧齿形惰轮、外侧光面压轮四大强制设计阈值。康迪泰克
CONTI® SYNCHRODRIVE 同步带手册量化了全系列齿形（HTD/STD/ 英制梯形 / T/AT 公制精密齿）搭配 HF/HP/HS/XHP 四种同步带变体的最小齿数、最小节圆直径、内外惰轮最小直径，同时明确内侧惰轮必须采用齿形同步轮、Omega 环形布置需专项技术咨询两大硬性设计准则。
本文以这份官方限值参数表为核心，分层解读最小齿数的设计底层逻辑、全齿形分级限值规律、内外惰轮选型差异、特殊安装布局约束，结合工程失效案例说明低于限值带来的设备隐患，为线性模组、升降机构、多惰轮折返传动、环形输送设备提供标准化校核依据。
一、核心设计准则：最小齿数是传动不可突破的硬性红线
文档开篇明确强制性设计要求：所有采用 CONTI® SYNCHRODRIVE 同步带的传动机构，同步带轮齿数严禁低于对应齿形、对应变体规定最小齿数\(z_{min}\)，全部限值统一汇总
1.1 最小齿数的力学底层原理
同步带运转时，每经过带轮都会发生周期性弯曲变形，钢绳芯、聚氨酯齿根持续承受交变弯曲应力。带轮齿数越少、节圆直径越小，带体弯曲曲率越大，齿根与内部钢绳芯交变应力峰值呈指数级上升：
弯曲应力超标会加速钢绳金属疲劳，短期内出现整根同步带断裂；
聚氨酯齿反复大角度弯折，齿根产生微裂纹，逐步扩展为断齿、掉齿；
啮合齿数量大幅减少，单齿承载扭矩过载，出现齿面快速磨损、传动跳齿、定位丢失。
最小齿数限值是康迪泰克基于百万次疲劳试验得出安全底线，是平衡使用寿命与设备空间的基础约束。
1.2 配套两个派生基准参数
最小节圆直径 \(d_{w min}\)：由\(z_{min}\)与齿距计算得到，是带轮选型直观尺寸门槛，工程师可直接对照直径选型，无需换算齿数；
惰轮最小直径 \(d_{min}\)：分为内侧惰轮（带齿啮合惰轮）、外侧压轮（仅接触同步带背面光轮）两套限值，二者标准完全不同，不可混用。
1.3 内侧惰轮强制结构要求
文档明确硬性规范：
内侧包绕同步带齿面的惰轮，必须采用带齿同步轮结构，禁止使用光面滚轮。
内侧惰轮贴合同步带啮合齿侧，若用光轮挤压齿体，会局部挤压聚氨酯齿，造成齿形变型、内部钢绳错位，大幅缩短使用寿命；采用同规格齿形惰轮，实现完整啮合分散应力，与主动轮受力逻辑一致，满足最小直径限值即可稳定运行。
二、全系列最小齿数与最小节圆直径分级规律（Tab.6）
表格将产品划分为三大齿形大类：HTD 重载圆弧齿、STD 精密圆弧 + XL/L/H 英制梯形、T/AT 公制精密齿，每类分别匹配 HF 高柔性、HP 标准加强、HS 高刚性、X 超高抗拉变体，限值逐级抬升，变体刚性越高，允许最小齿数越大。
2.1 HTD 系列（3M/5M/8M/14M/20M）最小限值梯度
HTD 为工业重载主力齿形，四种变体限值区分清晰：
HF 高柔性款：柔韧性最优，最小齿数最低，HTD8M 仅 18 齿，最小节圆直径 80.21mm，紧凑型设备首选；
HP 标准加强款：钢绳加粗刚性提升，HTD8M 最小齿数提升至 20，适配中载持续传动；
HS 高刚性款：低拉伸钢芯，抗弯曲能力弱，HTD8M 最小齿数 24，多用于高精度低速定位；
XHP 超高抗拉款：仅适配 HTD14M，最小齿数 44，配套最小节圆直径 196.08mm，仅限重型升降低速设备。
齿距越大，同等变体下最小齿数、最小节圆直径同步放大，大节距厚同步带弯折难度更高。
2.2 STD 精密齿 + 英制梯形（S3/S5/S8M、XL/L/H）
STD 主打高精度线性定位，限值逻辑与 HTD 完全同步，HF 柔性款最小齿数更低；XL/L/H 老式英制梯形齿 HF 版本最小齿数仅 10~14，适配进口老旧小型设备改造，空间受限场景容错更高。
2.3 T/AT 公制精密齿（T5/T10/AT3/AT5/AT10/AT20 HP 款）
微型小节距精密传动专用，仅标注 HP 加强型限值：AT3 最小齿数 20、T5 仅 10，超薄带体弯曲性能优异，适配微型滑台、检测仪器。AT20 重载精密齿最小齿数提升至 18，对应最小节圆直径 114.59mm，兼顾中型输送与定位需求。
2.4 变体之间限值差异核心逻辑
HF（高柔性）＜HP（标准加强）＜HS（高刚性）＜XHP（超高抗拉）
钢绳芯刚性越高、抗拉强度越大，带体弯曲变形阻力越强，允许最小带轮直径随之增大；空间极度受限设备优先选用 HF 变体，可在狭小机箱内缩小带轮尺寸，同时满足疲劳寿命要求。
三、内侧齿惰轮、外侧光压轮最小直径差异化规范
表格单独区分两种惰轮布置形式，限值完全独立，工程设计严禁混淆，二者受力工况存在本质区别：
3.1 内侧齿形惰轮（贴合同步带齿面）
惰轮与同步带齿相互啮合，受力模式等同主 / 从动带轮，因此
内侧惰轮最小直径与同齿形、同变体带轮最小节圆直径完全相等。
例：HTD8M HF 内侧惰轮最小直径 80.21mm，与主动轮最小节圆直径一致，低于该值会产生同等弯曲疲劳损伤。适用场景：多轴折返、增加包角提升啮合齿数、长行程线性张紧机构。
3.2 外侧光面压轮（仅贴合同步背面）
光轮仅挤压同步带聚氨酯背面，不接触啮合齿，带体弯曲应力更小，因此
外侧惰轮最小直径统一高于内侧惰轮限值。
如 HTD8 HF 内侧 80.21mm，外侧压轮最低要求 120mm；HP 版本内侧 50.93mm，外侧 100mm。光轮直径更大，可避免背面聚氨酯局部挤压开裂，同时防止内部钢绳单侧受力偏移。适用场景：增大同步带与主动轮包角、调整传动走向。
3.3 选型应用区分要点
需要提升啮合齿数、提高扭矩承载：选用内侧齿惰轮，严格遵循带轮最小直径；
仅改变传动路径、增加包角无需啮合：选用外侧光压轮，对照外侧最小直径限值；
同一传动同时存在内外惰轮时，两类直径限值必须分别校核，不可共用一套标准。
四、特殊安装布局：V 型同步带 Omega 环形布置专项提示
文档补充关键特殊工况说明：采用 V 型无缝环形 HF 同步带的 Omega 环绕安装结构，无通用标准化最小直径数值，
必须提前向康迪泰克技术部门申请专项设计咨询。
Omega 布局同步带多重折返、双向弯曲，同时存在内侧、外侧多组惰轮，带体正反双向承受交变弯曲，疲劳损耗远高于常规单环绕传动，通用 Table 6 限值无法覆盖该极端受力工况，自行设计极易出现早期断带、疲劳开裂，必须由厂商根据负载、行程、转速定制校核最小直径与张紧参数。
五、低于最小齿数 / 最小直径的典型设备失效后果
短期疲劳断带：交变弯曲应力超标，钢绳芯数十小时内疲劳断裂，产线突发停机；
批量断齿磨损：齿根微裂纹持续扩展，出现批量掉齿，定位精度快速衰减；
持续跑偏异响：小直径带轮带体形变不均，轴向分力增大，同步带频繁摩擦法兰挡边；
轴承过载损坏：过小带轮需大幅提高预紧力防止跳齿，轴与轴承径向载荷飙升，轴承发热抱死；
高精度设备定位漂移：齿形变形导致啮合间隙持续变化，重复定位误差持续扩大，工件报废。
六、全套限值规范的工程落地价值
6.1 统一量化校核标准，规避经验设计风险
过去依靠工程师经验估算最小带轮尺寸极易出错，Table 6 给出全齿形、全变体精准毫米级数值，设计阶段可直接查表校核，杜绝凭经验造成寿命不足。
6.2 区分内外惰轮，实现多折返传动合规设计
多惰轮复杂模组（龙门、多工位移栽）可分别对照内侧齿轮、外侧压轮两套限值，合理布局惰轮位置，在狭小空间内平衡结构尺寸与使用寿命。
6.3 变体选型提供空间优化方案
空间不足时，无需放大整机结构，更换 HF 高柔性变体即可降低最小带轮直径要求，压缩设备体积，兼顾成本与寿命。
6.4 特殊 Omega 布局前置风险预警
明确环形多重折返结构无通用参数，强制技术咨询，避免非标自行设计带来批量设备故障、产线停产损失。
6.5 完整覆盖全产品线，公制英制设备通用
HTD/STD/T/AT 公制精密齿、XL/L/H 英制梯形齿全部纳入表格，国产自动化设备、进口老式机床改造均可统一使用一套校核标准，备件与传动设计标准化程度大幅提升。
七、总结
CONTI® SYNCHRODRIVE 手册是同步传动系统寿命校核核心工具，以最小齿数
\(z_{min}\)为核心红线，延伸出最小节圆直径、内外惰轮两类最小直径分级限值，清晰划分 HF/HP/HS/XHP 同步带变体、全系列齿形的安全尺寸阈值，并规定内侧惰轮必须采用齿形同步轮、Omega 环形布置需专项技术支持两大硬性设计规范。
整套参数体系从材料疲劳力学试验出发，量化同步带弯曲应力安全边界，解决紧凑型设备、多惰轮折返、线性模组、重型升降机构的尺寸校核难题。机械设计过程中，主从动同步轮、内侧齿惰轮、外侧光压轮均需逐项对照表格校验直径；若设备安装空间无法满足最低限值，优先更换 HF 高柔性同步带变体，或增设惰轮增大包角分散应力；对于 Omega 多重环形布置，则必须对接厂商完成专项校核。严格遵循本章节最小直径与齿数规范，可从源头消除同步带早期断带、断齿、定位漂移等高发故障，充分发挥 CONTI® SYNCHRODRIVE
同步带高精度、长服役周期的核心优势。
