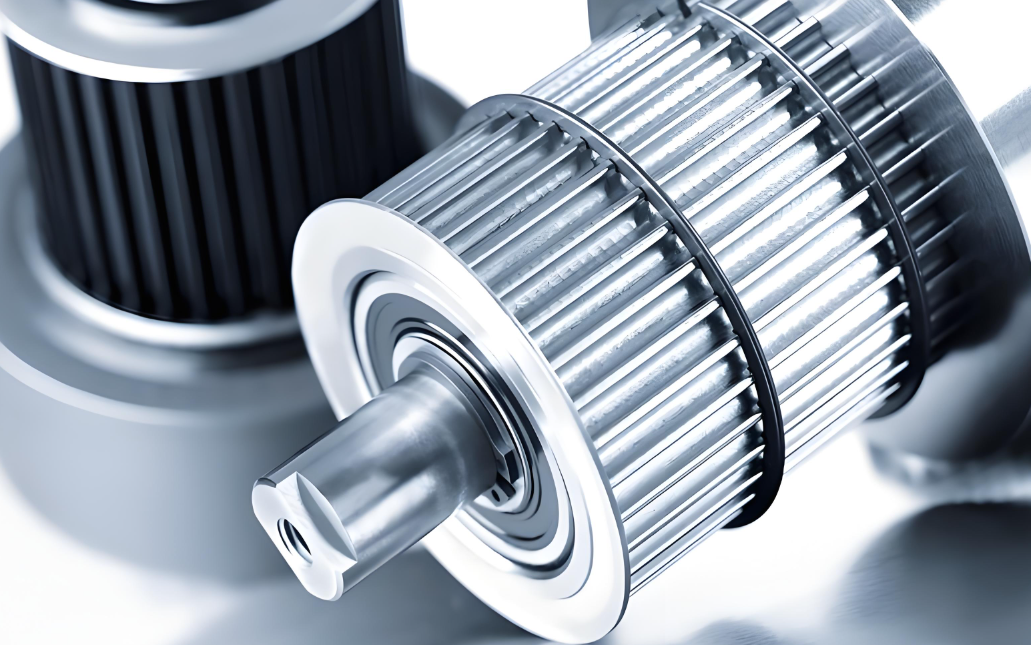

同步带轮作为同步传动系统核心啮合部件,型号编码逻辑、有效啮合宽度定义、挡边法兰配置规则直接关系设备运行安全性,是机械设计、采购选型、现场装配三大环节必须掌握的基础标准。康迪泰克《Conti Synchrodrive》手册
同步带轮宽度定义、法兰挡边使用强制规范,并列举 HTD、STD、英制 H 三类典型带轮型号拆解案例,清晰厘清容易混淆的 “带轮标注宽度” 与 “同步带实际宽度” 概念,同时给出防止同步带脱落的标准化法兰布置方案。本文基于这份德英双语技术文档,分三大部分系统解析带轮宽度标识含义、法兰挡边选型安装准则、三类标准型号完整拆解示例,结合实际设备工况说明规范落地的工程意义,为线性模组、旋转输送、升降驱动等传动机构设计提供标准化参考依据。
一、同步带轮宽度标识核心定义:标注宽度匹配同步带而非带轮本体
文档开篇明确极易产生认知误区的关键规则:同步带轮型号内的宽度数字,指代适配同步带的标准宽度,不等于同步带轮自身齿槽实际加工宽度。这是传动设计与来料检验中极易出错的细节,若混淆二者定义,会出现带宽错配、带体边缘磨损、夹持失效等故障。
1.1 宽度标识官方释义
型号中末尾宽度参数仅作为匹配基准,用于限定该带轮能够正常啮合的同步带规格。为预留装配间隙、规避加工公差带来的卡滞问题,同步带轮齿槽实际加工宽度会略大于对应同步带标称宽度。例如型号标注 40 的同步带轮,适配 40mm 标准同步带,但带轮齿槽内部实际宽度略超 40mm,给同步带装配、微小轴向偏移预留安全余量。
1.2 该规则的工程实用价值
统一匹配标准:同步带、同步带轮共用一套带宽数值体系,工程师仅需根据同步带宽直接选择对应带轮,无需额外换算带轮本体宽度,简化选型流程;
包容制造公差:同步带存在 ±0.5~1.5mm 带宽制造公差,带轮齿槽加宽设计可避免同步带宽上限卡死在齿槽内部,降低装配阻力,防止运行时边缘挤压撕裂聚氨酯;
减少跑偏磨损:微小间隙允许同步带轻微轴向微调,搭配法兰挡边限位,不会因过紧挤压造成带体两侧持续摩擦损耗。
1.3 设计注意事项
不可根据带轮实际测量宽度反向匹配同步带,必须严格以型号标注带宽作为匹配依据,否则会出现同步带过宽无法装入齿槽、过窄单侧窜动磨损等问题。
二、法兰挡边(Bordscheiben / Flanged pulley)强制配置规范与布置方案
法兰挡边代号为 F,代表同步带轮两侧一体式限位凸缘,核心功能约束同步带轴向位移,杜绝高速往复、大中心距传动中同步带从带轮脱落,文档给出具有强制性的装配准则与多种经济化布置方案。
2.1 基础强制要求
整套传动机构中,至少有 1 只同步带轮必须配备双侧法兰(F 型),无双侧挡边的双轮传动存在极高脱带风险,严禁投入使用。
2.2 最优经济选型方案
文档明确成本优化原则:优先将双侧法兰 F 配置在直径更小的主动 / 从动带轮上,核心原因分为两点:
小带轮圆周线速度更低,同步带轴向窜动幅度更小,限位效果更稳定;
小直径带轮法兰加工用料更少,生产采购成本低于大直径法兰带轮,控制整机零部件预算;
大带轮通常传动包角更大,同步带贴合度更高,轴向偏移趋势微弱,无需配置双侧法兰也可稳定运行。
该方案兼顾运行安全性与设备制造成本,是自动化设备通用标准布置形式。
2.3 交替单侧法兰替代方案
若设备安装空间受限、无法使用双侧法兰小带轮,可采用交替单侧法兰布置:主、从动带轮各装配单侧挡边,且两侧法兰呈左右交错排布。依靠两侧交替限位,同样实现全程轴向约束,防止同步带脱出,多用于多惰轮折返、紧凑型机箱内部传动结构。
2.4 法兰挡边工况适配区分
长行程线性开口同步带模组、大中心距旋转传动:强制选用小带轮双侧 F 法兰,长距离运行同步带极易受张力不均、机架平行度误差影响发生偏移;
短中心距紧凑型传动、多惰轮导向机构:可采用交替单侧法兰方案,压缩传动机构整体体积;
重载升降、24 小时连续输送设备:优先双侧法兰结构,降低设备停机脱带故障概率,保障产线连续稼动。
三、三类标准同步带轮型号完整拆解示例
文档分别列举 HTD 公制重载、STD 精密、英制 H 三大主流齿形带轮型号,覆盖自动化设备最常用规格,完整展示编码逻辑、齿形、齿数、齿距、带宽、法兰标识的组合规则,实现从型号读取全部设计参数。
3.1 示例一:HTD 系列重载同步带轮 P 36 - 8M - 40
P:同步带轮通用前缀标识;
36:同步带轮总齿数 36;
8M:齿形为 HTD 圆弧齿,齿距 8mm;
40:适配标准带宽 40mm 的 CONTI® SYNCHRODRIVE 同步带;
适用场景:中小型包装设备、通用线性模组主传动,无法兰标识代表光面无挡边,装配时需搭配另一根双侧法兰小带轮完成整套限位。
3.2 示例二:STD 精密齿同步带轮 P 48 - S5M - 30
P:同步带轮标识;
48:带轮总齿数 48;
S5M:STD 精密齿形,齿距 5mm;
30:适配 30mm 带宽同步带;
适用场景:激光雕刻、光学检测、3C 精密移栽等高定位精度设备,无法兰结构,设计时需将小直径从动轮选用 F 双侧法兰型号,防止同步带跑偏。
3.3 示例三:英制 H 齿双侧法兰同步带轮 P 48 H 100 F
P:同步带轮标识;
48:总齿数 48;
H:英制梯形齿,齿距 0.5 英寸(换算公制 12.7mm);
100:适配 1 英寸(25.4mm)标准带宽同步带;
F:关键后缀,代表带轮两侧一体成型限位法兰;
适用场景:进口老式英制机床改造、重型输送传动,该带轮自身已满足 “至少一只双侧法兰” 强制规范,配套另一支无挡边大带轮即可完成整套安全传动布局。

四、本章节规范的综合工程应用价值
4.1 消除带宽匹配认知误区,降低零部件报废风险
清晰区分 “型号标注带宽 = 同步带宽度、带轮齿槽宽度略大” 核心定义,避免工程师、采购仅凭卡尺测量带轮宽度选错同步带,减少批量采购错配带来的物料报废、项目延期损失。
4.2 标准化法兰布置平衡安全与制造成本
给出两套合规法兰装配方案,优先小带双侧法兰的经济方案,在杜绝同步带脱落故障的前提下,控制零部件采购成本;交替单侧法兰方案解决狭小设备空间布局难题,适配各类紧凑型自动化装备。
4.3 统一型号编码逻辑,实现全岗位无障碍识别
HTD、STD、英制齿三类示例覆盖绝大多数工业应用场景,编码要素顺序固定(前缀 P— 齿数 — 齿距齿形 — 带宽 — 法兰后缀 F),设计图纸、采购清单、仓库备件、现场维修可通用一套识别规则,减少跨岗位沟通偏差。
4.4 规范落地保障设备连续稳定运行
同步带脱落是自动化产线高发停机故障,轻则工件报废、重则撞击模组结构造成硬件损坏。本章节强制法兰配置要求从机械结构层面规避脱带隐患,尤其适合无人值守、长行程线性、24 小时连续运转设备,显著降低设备运维与停机损失。
4.5 兼顾公制、英制双体系设备适配
型号体系同时支持公制 HTD/STD 与英制 XL/L/H 齿形,新旧国产设备、欧美进口机床改造均可直接套用同款编码规则,统一企业备件库存管理标准。
五、总结
CONTI® SYNCHRODRIVE 手册第 13 页针对同步带轮两大核心实操要点建立标准化规范:一是厘清带宽标识定义,明确型号宽度仅代表适配同步带规格,而非带轮本体宽度,解决长期存在的选型认知误区;二是建立法兰挡边强制使用准则,规定传动系统必须配备至少一只双侧法兰带轮,并提供经济选型、空间优化两种法兰布置方案;同时搭配三类主流齿形完整型号拆解示例,直观展示编码组合逻辑。
这套规范贯穿设备设计、零部件采购、现场装配全流程,既保证同步传动运行安全稳定,又兼顾整机成本与空间布局需求。在进行线性模组、同步输送、升降驱动等传动方案设计时,严格遵循带宽匹配规则与法兰布置标准,搭配对应齿形、齿数的 CONTI®
SYNCHRODRIVE 同步带轮,能够从结构源头规避同步带跑偏、脱落、边缘磨损等常见故障,充分发挥聚氨酯同步传动高精度、低维护、长寿命的核心优势。
