齿形精准匹配与标准化编码：CONTI® SYNCHRODRIVE 同步带轮命名体系与齿廓优化技术详解
2026-07-12 18:20
4
同步传动系统的定位精度、运行噪音、使用寿命并非仅由同步带单方面决定，同步带轮与同步带齿廓的啮合适配度是决定性核心要素。康迪泰克 CONTI® SYNCHRODRIVE聚焦同步带轮命名规范与优化齿槽轮廓两大核心内容，一方面建立与同步带完全互通、无歧义的标准化型号编码规则，实现带轮、同步带规格快速匹配；另一方面阐述原厂优化齿槽结构的设计逻辑，区分普通传动与超高精密线性定位两种工况对应的带轮选型标准，同时给出齿数、齿距、节圆直径之间的基础换算公式，为机械设计人员提供完整的带轮选型、校核、匹配技术依据。本文基于这份德英双语官方技术文档，从齿廓优化对传动性能的影响、同步带轮完整命名体系、核心几何参数定义与计算公式、高精度传动专用低间隙带轮选型准则四大维度展开深度解析。
一、齿廓精准适配：优化型同步轮齿槽是传动系统长效稳定的核心基础

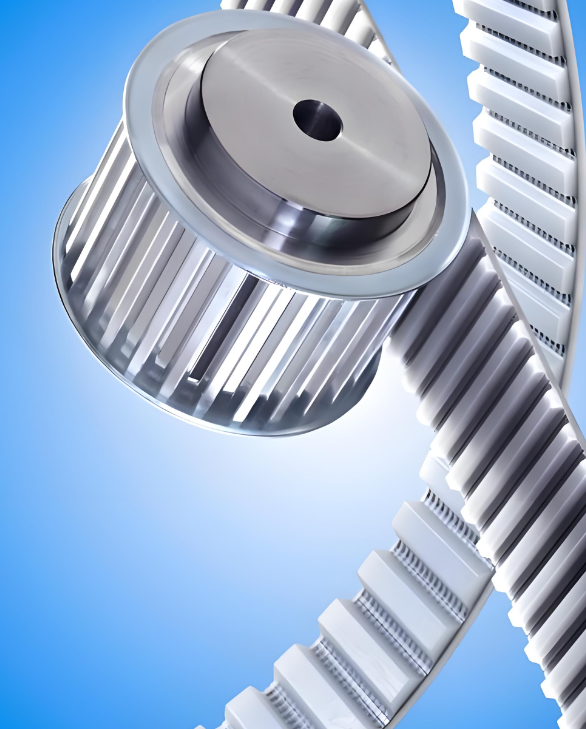

文档开篇点明核心设计理念：同步带与同步带轮精密协同啮合，直接决定整套传动系统三大核心指标 —— 传动定位精度、运行平顺度、服役寿命。康迪泰克针对全系同步带齿形专门优化同步轮齿槽轮廓，让轮齿内部空间与同步带齿形完美贴合，从啮合根源消除各类设备故障隐患。
1.1 原厂优化齿槽轮廓的技术优势
普通通用非标同步带轮齿槽多采用简易标准轮廓，未针对聚氨酯同步带的弹性形变特性做补偿设计，高速、负载波动工况下会出现啮合间隙过大、齿体局部应力集中、单边磨损严重等问题。康迪泰克改良齿槽轮廓具备多重优势：
啮合贴合度最大化
齿槽内部曲线与同步带聚氨酯齿廓一一对应，负载作用下同步带齿发生微小弹性形变时，轮齿槽能够完整承接齿体变形，避免齿根应力集中，大幅降低断齿、齿体开裂风险，显著延长同步带使用寿命。降低运行噪音与振动
完美贴合的齿廓消除啮合撞击间隙，带齿嵌入、脱离轮齿槽过程平缓，高速运转时振动、噪音大幅降低，适配实验室、医疗器械、食品无尘车间等对噪音有严格限制的场景。保证持续恒定传动精度
啮合间隙均匀且微小，启停、加减速、瞬时冲击负载下不会出现瞬时滑差、齿侧窜动，角位移误差被严格控制，长期往复运行不会出现定位漂移。
文档重点强调，该优化齿槽同步轮尤其推荐搭配 HTD 系列重载同步带使用。HTD 齿形多用于大功率升降、重型输送设备，负载冲击大，普通标准齿槽极易造成同步带快速磨损，选用原厂优化齿廓带轮可充分释放 HTD 同步带高承载、抗冲击的性能优势。经过改良的同步带轮可通过正规授权经销商采购，实现同步带、带轮成套匹配供货。
1.2 超高精度线性驱动强制选用低间隙专用同步轮
针对微米级重复定位的线性模组（3C 精密装配、激光加工、光学检测、半导体转运设备），常规优化齿槽带轮仍存在微小啮合间隙，长期往复运动后间隙累积会放大定位误差。文档明确硬性设计要求：高精度线性传动必须选用最小齿侧间隙定制同步带轮。
低间隙带轮通过缩小齿槽侧隙，几乎消除同步带齿与轮齿的活动余量，彻底杜绝往复换向时的回程间隙，保障设备重复定位精度长期稳定。若设备存在特殊行程、特殊负载、极端精度要求，设计阶段需提前联系康迪泰克应用工程师获取定制化技术方案，避免选型偏差导致设备精度不达标。
二、CONTI® SYNCHRODRIVE 同步带轮标准化完整命名体系
文档单独划分 “Bezeichnung（Designation）” 章节，同步带轮型号编码遵循统一工业标准，编码要素与同步带参数一一对应，包含通用标识、齿数、齿距、带轮宽度、结构变体代码五大模块，实现跨零件、跨手册规格互通，从源头规避齿形、带宽错配问题。
2.1 型号编码基础组成要素拆解
前缀 P：同步带轮通用标识
所有 CONTI® SYNCHRODRIVE 配套同步带轮统一以字母 P 作为型号开头，快速区分同步带、同步带轮两类零部件，仓库备件管理、图纸标注辨识度更高。齿数（Zähnezahl）
代表同步带轮总啮合齿数，是计算传动比、节圆直径、线速度的核心参数，直接决定设备减速 / 增速比例与同步带弯曲疲劳寿命，也是最小齿数校核的核心依据。齿距（Zahnteilung in mm）
单位毫米，与同步带齿距完全统一，包含 3M、5M、8M、14M、AT10、T10 等全系列标准齿形，齿距不一致的带轮与同步带无法正常啮合，会直接造成齿体压溃、快速失效。同步带轮宽度
带轮有效啮合宽度，必须与配套同步带标准带宽完全匹配，带宽不匹配会出现带体单边受力、边缘磨损、夹持夹板受力不均打滑等故障。结构变体短码（后缀）
区分挡边形式、轮毂安装结构：FL 双侧法兰挡边、S 单侧挡边、K 胀紧套轮毂、W 平键轮毂等，适配不同安装布局与工况需求。
2.2 完整型号示例解读
示例：P HTD8M-Z30-B50-FL
P：同步带轮通用标识；
HTD8M：齿形为 HTD 系列，齿距 8mm；
Z30：同步带轮总齿数 30；
B50：适配 50mm 宽度同步带；
FL：双侧法兰挡边结构，防止同步带轴向脱落。
工程师仅通过型号即可完整读取带轮全部核心规格，无需额外翻阅尺寸表核对，大幅简化设计、采购、维修流程。
三、同步带轮核心几何参数定义与标准换算公式
文档给出齿数、节圆周长、节圆直径、齿距之间的通用数学换算公式，统一界定齿距、节圆直径两大关键几何基准，所有传动系统计算均以此为唯一标准，杜绝基准混淆带来的计算偏差。
3.1 核心参数标准化定义
齿距（Tooth pitch）
同步带轮齿距定义：节圆直径圆周上，相邻两个轮齿基准点之间的直线距离，单位毫米，与同步带中性层齿距完全等同，是整套传动系统的统一几何基准。节圆直径（dₙ / Wirkdurchmesser）
节圆直径是同步传动计算的基准直径，其尺寸大于同步带轮外径，差值等于两倍同步带中性节线至带齿顶面的距离。中性节线恰好位于同步带内部钢绳张力芯层中心，完美对应同步带长度、张力计算基准，保证同步带、带轮两套零部件计算体系完全统一，不会出现基准错位。
3.2 齿数标准换算公式
文档公示同步带轮齿数推导公式，建立节圆周长、节圆直径、齿距、齿数的数学关联：\(z=\frac{U_{w}}{t}=\frac{\pi \cdot d_{w}}{t}\)参数释义：
z：同步带轮总齿数；
\(U_{w}\)：同步带轮节圆周长；
t：齿距；
\(d_{w}\)：同步带轮节圆直径；
公式工程应用场景
传动比设计校核
已知电机转速、设备输出转速，确定传动比后，可通过公式反推主、从动轮齿数，再校核最小齿数是否满足规范，规避小齿数带来的疲劳损坏；节圆直径反向计算
已知选定齿数与齿距，快速计算节圆直径，用于设备机架空间、电机安装位置、钣金防护结构尺寸设计；备件逆向匹配
旧设备带轮磨损无型号标识时，测量节圆直径与齿距，代入公式计算齿数，反向匹配原厂标准型号，精准采购替换备件。
四、优化齿廓同步轮与标准化命名体系的综合工程价值
4.1 齿廓专项优化，实现带轮与同步带性能协同释放
普通传动配件厂商仅提供标准化基础齿槽，无法匹配聚氨酯同步带弹性形变特性，而康迪泰克针对性改良齿槽轮廓，尤其适配 HTD 重载同步带，大幅提升同步带使用寿命，降低设备备件更换成本与停机损失；区分标准优化轮、低间隙精密轮两类产品，兼顾普通输送设备成本控制与高精度定位设备性能需求，实现工况分层精准选型。
4.2 统一互通命名体系，消除跨岗位信息误差
同步带轮编码与同步带型号参数完全对应，设计工程师、采购专员、现场运维人员使用同一套规格语言，无需反复核对齿形、带宽、齿数参数，从源头避免规格错配引发的断带、跑偏、定位失效等批量设备故障，简化图纸标注、备件库存分类管理工作。
4.3 统一几何计算基准，降低传动设计计算失误
文档明确节圆直径、齿距的标准化定义，配套通用齿数计算公式，同步带、同步带轮共享同一套几何计算基准，不存在两套独立计算标准，工程师开展中心距、线速度、扭矩、张紧力等全套传动计算时，无需二次换算基准，大幅缩短设备研发设计周期，减少计算失误。
4.4 高精度传动专项方案，满足智能制造精密化需求
针对 3C、锂电、光学检测、激光加工等高精密自动化赛道，明确低间隙专用同步轮的强制使用要求，同步提供定制化技术咨询支持，补齐普通标准带轮无法满足微米级定位的短板，适配当下高端装备高精度、高稳定性的发展趋势。
4.5 标准化配套供货，降低供应链管理难度
优化齿廓同步带轮可通过正规渠道标准化采购，无需非标开模加工，交付周期短；统一型号编码便于批量采购、标准化备货，企业可建立统一备件库，减少多规格非标零部件库存压力。
五、总结
CONTI® SYNCHRODRIVE 同步带轮技术文档第 12 页从啮合底层逻辑、型号编码规则、几何参数计算、高精度工况选型四大维度，构建了完整的同步带轮配套技术规范。原厂改良优化齿槽轮廓解决了常规带轮啮合间隙大、磨损快、噪音高的痛点，充分发挥聚氨酯同步带高精度、长寿命的核心优势；分层区分标准优化带轮与低间隙精密带轮，平衡不同设备的成本与精度需求；统一标准化命名体系实现同步带、带轮规格互通，简化全流程选型与管理；标准化几何定义与齿数换算公式，为整套传动系统设计提供统一、可复用的计算基准。
在同步传动系统设计中，同步带轮并非独立附属零件，而是与同步带相互匹配、协同工作的核心啮合部件。只有选用齿廓适配、规格匹配的康迪泰克优化型同步带轮，搭配对应齿形、带宽的 CONTI® SYNCHRODRIVE 同步带，才能充分发挥同步传动无滑差、高效率、低维护、高精度的核心优势，为线性定位、旋转同步、重型升降、物料输送等各类工业自动化设备提供长效、稳定、精准的动力传递解决方案。
