CONTI® SYNCHRODRIVE 同步带轮系统完整配套技术体系解析

2026-07-12 18:10
15


一套精密同步传动系统由同步带、同步带轮、线性夹紧夹板三大核心部件协同构成,仅依靠同步带本身无法发挥高精度、长寿命运行性能。康迪泰克 CONTI® SYNCHRODRIVE 技术手册第二章以Zahnscheiben(同步带轮) 为核心,完整划分五大标准化技术模块:带轮命名规则、最小齿数选型红线、标准化带轮直径系列、带轮精密制造公差、线性驱动专用夹紧夹板,构建起与聚氨酯同步带一一匹配的成套配套方案。

本文基于手册第 11 页目录框架,结合原厂带轮技术规范,系统拆解同步带轮全套设计标准、选型约束、尺寸体系、精密公差以及线性传动夹板结构与应用场景,阐明带轮与同步带匹配的核心设计逻辑,为机械工程师完成旋转传动、线性模组、升降机构整套传动系统设计提供完整标准化依据。

一、同步带轮标准化命名体系(Bezeichnung / Designation)

同步带轮型号编码与同步带齿形、带宽参数完全互通,实现带、轮规格无歧义匹配,手册 12–13 页完整定义编码组成逻辑,由齿形系列 + 齿数 + 适配带宽 + 轮毂安装形式四部分有序组合。

1.1 完整编码构成规则

标准型号示例:P AT10-Z30-B40
  1. 前缀 P:同步带轮通用标识;

  2. AT10:匹配同步带齿形,HTD/STD/T/AT/XL/L/H 全系列齿形一一对应;

  3. Z30:带轮总齿数,直接决定传动比与节圆直径;

  4. B40:适配同步带宽度 40mm,带轮有效啮合宽度与同步带宽严格一致;

  5. 后缀可选:FL 双侧挡边、S 单侧挡边、K 夹紧式轮毂、W 键槽轮毂。

1.2 不同安装结构带轮细分命名

  1. 键槽标准轮:基础通用款,适配步进、伺服电机标准输出轴;

  2. 胀紧夹紧轮毂轮:无需平键,定心精度更高,高速精密定位设备专用;

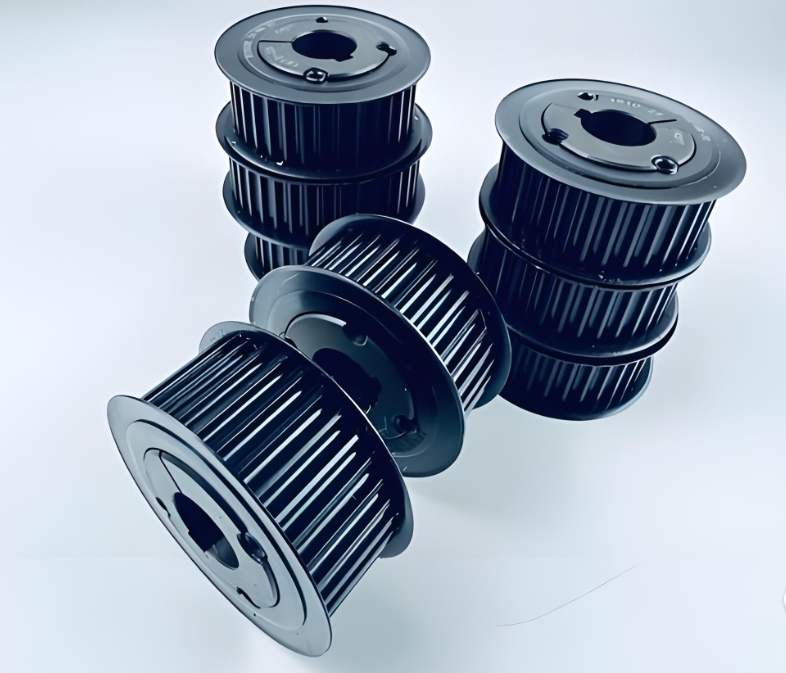

  3. 带法兰挡边轮:两侧一体成型挡边,防止同步带轴向脱落,长行程线性模组强制选用;

  4. 无挡边光轮:搭配外部导向惰轮、多轴折返机构使用。

1.3 命名体系工程价值

带、轮编码参数互通,工程师通过同步带型号可直接反推适配带轮规格,避免齿距、带宽错配;采购、备件管理统一编码标准,大幅降低规格混淆带来的设备磨损、丢步故障。

二、最小强制齿数选型规范(Mindest-Zähnezahl / Minimum number of teeth)

手册 14 页明确:每种齿形、每种同步带变体均设定最小允许齿数,设计时绝对不能低于该数值,是传动设计不可突破的硬性红线,直接决定同步带疲劳寿命。

2.1 最小齿数分级逻辑(按同步带变体区分)

原厂标准最小齿数基准(HTD/STD 主流齿形):
  1. HF 高柔性同步带:最小齿数最低,弯折性能优异,紧凑型设备优先选用;

  2. HP 标准加强款:最小齿数高于 HF,适配中载持续传动;

  3. HS 高刚性、XHP 超高抗拉重载款:最小齿数大幅提升,钢绳芯刚性大,过小齿数会产生极大弯曲应力,极易断带。

    以 HTD8M 为例:HF 最小 18 齿,HP20 齿,HS30 齿,XHP34 齿,规格约束逐级收紧。


2.2 低于最小齿数带来的严重失效风险

  1. 齿根交变弯曲应力急剧上升,钢绳芯快速疲劳断裂,同步带使用寿命缩减 70% 以上;

  2. 齿体反复弯折开裂,出现断齿、掉齿现象;

  3. 啮合受力集中于少数齿,单齿过载磨损加剧,短期出现定位漂移、传动异响;

  4. 高速往复线性设备故障率呈几何倍数提升,频繁停机更换皮带。

2.3 工程优化设计方案

设备安装空间受限、无法达到最小齿数时,采用两种合规优化手段:
  1. 更换 HF 高柔性同步带变体,降低最小齿数限制;

  2. 增加中间惰轮,增大同步带包角,分散单轮弯曲应力;

  3. 提升电机减速比,放大主动轮齿数,规避小齿数工况。

三、标准化带轮直径谱系(Scheibendurchmesser / Pulley diameters)

手册 15–24 页收录全齿形完整节圆直径、外径、根圆直径数据表,以齿距、齿数为唯一计算基准,形成标准化尺寸矩阵,无需工程师重复几何演算。

3.1 三大核心直径定义

  1. 节圆直径\(d_w\):同步带中性层啮合基准直径,传动比、线速度、扭矩计算唯一基准,公式:\(d_w = z \times t / \pi\)(z 齿数,t 齿距);

  2. 外径\(d_a\):带轮齿顶最大外径,用于设备机架空间校核;

  3. 根圆直径:齿槽底部直径,决定齿体啮合深度。

3.2 带轮材质分级选型

  1. 铝合金带:轻量化、低惯量,3C 精密伺服、高速线性模组首选,阳极氧化耐磨处理;

  2. 45# 调质钢带:中载输送、机床主传动,耐磨抗冲击;

  3. 铸铁带:重型升降、大功率仓储设备,减震性能优异。

3.3 挡边带轮使用准则

  1. 单对主从动轮、长行程线性模组:必须双侧法兰挡边,杜绝同步带跑偏脱落;

  2. 多惰轮折返传动、短中心距紧凑型机构:可选用无挡边轮,依靠惰轮轴向限位;

  3. 挡边高度标准化,适配对应齿形厚度,避免摩擦同步带背面造成磨损。

四、同步带轮精密制造公差(Toleranzen)

手册 25 页发布带轮全套形位尺寸公差,同步带传动的微米级定位精度高度依赖带轮加工精度,分为外径公差、径向跳动、端面跳动、轮毂平行度、齿槽轮廓公差五大管控维度。

4.1 外径分级公差

带轮外径越大,允许公差适度放宽:外径≤25mm 公差 + 0.05mm,26–50mm 为 + 0.08mm,500mm 以上最大公差 0.20mm,严格控制啮合基准偏差。

4.2 跳动与平行度核心约束

  1. 径向跳动:直接造成线速度波动、往复定位误差,高精度线性设备收紧一级公差;

  2. 端面跳动:引发同步带单侧摩擦、边缘快速磨损;

  3. 轮毂与齿形平行度:每毫米带宽偏差不超过 1μm,保证整根同步带全宽均匀啮合,受力均衡无偏载。

4.3 普通传动与高精度传动公差区分

  1. 常规输送、一般旋转机构:采用标准公差带轮,控制零部件成本;

  2. 激光雕刻、光学检测、半导体精密模组:必须选用高精度精加工同步轮,齿槽轮廓公差大幅收窄,匹配 HS 高刚性同步带实现微米级重复定位,文档前文同步带章节已明确该强制配套要求。

五、线性驱动专用夹紧夹板(Spannplatten / Clamp plates)

手册 26 页专项介绍开口同步带线性模组配套夹板,是将电机旋转运动转化直线往复运动的核心机械附件,仅适配 M 型开口长条同步带。

5.1 夹板结构分类

  1. 标准单夹板:小型轻载滑台,单侧固定同步带端头;

  2. 双面对夹重载夹板:中型、长行程龙门模组,夹持接触面积更大,抗往复冲击;

  3. 加厚加强夹板:重型升降设备,配备防滑齿纹,杜绝带体与夹板相对滑动丢步。

5.2 匹配与安装规范

  1. 夹板宽度必须与同步带标准带宽完全一致,宽度不足会局部挤压聚氨酯、损伤内部钢绳芯;

  2. 螺栓锁紧扭矩标准化,扭矩过小高速往复打滑,扭矩过大压断内部钢绳造成断带;

  3. 夹板安装预留张紧调节行程,补偿同步带微小长度公差,出厂一次调试后长期无需反复张紧。

5.3 特殊工况定制夹板

输送凸块同步带、防静电 PAZ/PAR 同步带可配套专用开槽夹板,避开背面尼龙织物、定位凸块,保证完整夹持力,广泛应用锂电、PCB 滑轨输送流水线。

六、同步带轮整套系统综合工程价值

6.1 带、轮、夹板全规格互通,实现成套标准化

同步带齿形、带宽、变体与带轮、夹板编码体系统一,工程师选型无需跨手册核对参数,一套标准覆盖旋转、直线、升降全部传动形式,大幅缩短设备设计周期。

6.2 最小齿数红线从源头延长同步带寿命

明确不同变体同步带最小齿数限制,规避小直径带轮带来的疲劳失效,减少设备备件更换频次、降低产线停机损失,适配 24 小时无人值守自动化产线。

6.3 分级精密公差平衡精度与制造成本

区分普通输送与超高精度定位两类带轮公差标准,企业可根据设备精度需求灵活选型,避免过度精加工抬高整机成本,同时保障高精度设备定位性能达标。

6.4 标准化夹板简化线性模组机械结构

统一规格夹紧夹板无需非标加工工装,直接夹持开口同步带完成直线传动,相比丝杠、齿条结构,大幅简化机架设计,降低长行程设备整机造价。

6.5 完整尺寸数据表降低计算门槛

标准化节圆、外径数据无需重复几何计算,机架开孔、电机安装、防护钣金设计可直接引用手册直径参数,减少设计计算失误。

结语

CONTI® SYNCHRODRIVE 第二章同步带轮配套体系,补齐了聚氨酯同步带传动系统的完整技术闭环,以统一命名规则、强制最小齿数约束、标准化直径尺寸、分级精密公差、线性专用夹板五大核心模块,构建一套与同步带深度匹配的成套配套解决方案。
同步带轮作为动力啮合核心载体,其齿数、直径、加工精度直接决定整套传动系统的使用寿命、定位精度与运行稳定性;夹紧夹板则是开口同步线性模组不可或缺的转换部件,实现旋转运动向直线运动稳定转化。在 3C 精密装配、智能仓储升降、印刷同步输送、激光加工、医疗器械等各类自动化设备设计中,只有同步带、匹配带轮、专用夹板三者规格协同、参数合规,才能充分发挥 CONTI® SYNCHRODRIVE 同步带低蠕变、高效率、免维护、高精度的核心优势,打造稳定长效的工业同步传动方案。
