极致精密制造的底层保障：CONTI® SYNCHRODRIVE 同步带全套尺寸公差体系深度解读
2026-07-12 17:50
13
同步带作为精密传动元件，整机定位精度、运行平稳性、使用寿命、带轮匹配兼容性全部由制造尺寸公差决定。公差过大，会引发啮合间隙不均、单侧磨损、高速跑偏、定位漂移、振动噪音加剧等一系列设备故障；严苛可控的公差带，则是聚氨酯同步带实现微米级重复定位、长期稳定运行的核心基础。康迪泰克 CONTI® SYNCHRODRIVE长度、带宽、厚度三大核心尺寸公差标准，分四大表格（Tab.3 长度公差、Tab.4a/4b 带宽公差、Tab.5a/5b 厚度公差），针对 HTD、STD、英制梯形、公制 T/AT 全系列齿形建立分级化、精细化公差管控规则，明确不同带宽、不同齿形、不同厚度对应的允许偏差区间。
本文以这份公差规范文档为核心依据，结合工业传动设计实际工况，逐层解析长度、宽度、厚度三类公差的定义、分级逻辑、数值标准，深入剖析公差超标带来的设备隐患，同时阐述这套严密公差体系对精密自动化、重载输送、线性定位设备的工程价值，为机械设计选型、来料检验、设备故障排查提供标准化判定依据。
一、产品定位：高精度制造是公差体系的设计核心

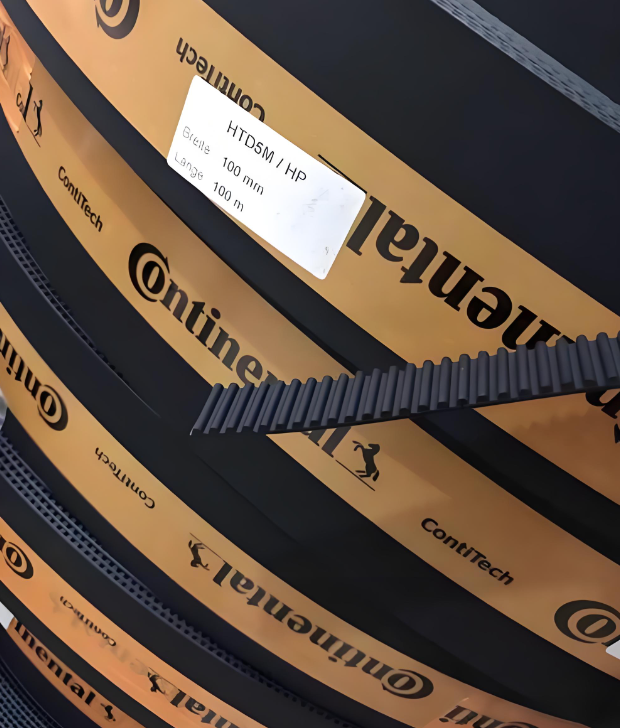

文档开篇直接点明产品属性：CONTI® SYNCHRODRIVE 同步带属于精密级工业制品，全生产流程采用稳定闭环工艺，长度、宽度、厚度三大关键尺寸均设置极窄公差区间，从生产源头控制尺寸离散误差，区别于普通民用、低端橡胶同步带宽松的制造标准。市面上普通聚氨酯同步带长度公差普遍达到 ±0.5% 甚至更宽，带宽、厚度偏差无分级管控，批量产品尺寸差异大，无法满足 3C、半导体、光学检测等高精密场景；而 CONTI® SYNCHRODRIVE 统一设定长度公差仅 ±0.1%，带宽、厚度依据齿形规格、带宽尺寸逐级收紧 / 放宽，兼顾制造可行性与设备精度需求，形成标准化、可量化、可检测的质量管控体系。所有公差数值均针对 M 型开口长条同步带（行业应用最广）制定，是线性模组、升降驱动、同步输送设备来料检验的官方判定准则。
二、同步带长度公差（Tab.3）：全系列统一 ±0.1% 长度偏差标准
2.1 公差标准定义
文档 Tab.3 明确统一规则：无论何种齿形、何种带宽、何种结构变体，同步带中性节线有效长度\(L_w\)的允许偏差固定为 **±0.1%**。该公差基于同步带中性层（钢绳芯中心层）测量，区别于带体外周长、齿底长度，完全匹配传动设计计算基准，保障所有传动几何参数（中心距、啮合齿数、传动比）计算基准统一。
2.2 统一窄公差带来的核心工程优势
多带并列同步受力均匀
多条同步带并排驱动重型输送、龙门设备时，若长度公差偏大，会出现单根带体过载、其余带体空载，加速单条同步带疲劳断裂；±0.1% 极小长度偏差，保证多根同步带张力分配均衡，同步磨损、同步更换，大幅降低备件损耗成本。线性模组张紧调节余量可控
长行程开口同步带裁切后装配，长度偏差过大会出现两种极端：长度偏长导致张紧行程不足、运行打滑丢步；长度偏短强行拉紧，大幅增加轴承、轴径向载荷，加速轴承磨损。±0.1% 公差可将张紧调节量控制在极小范围，出厂调试一次到位，长期运行无需反复微调。闭环环形带传动比恒定
无缝焊接 V 型环形带严格遵循同一长度公差，批量环形带周长离散度极低，同规格备件可直接互换，不会出现更换同步带后定位原点偏移、同步时序错乱问题，适配印刷、视觉对位等高同步要求产线。适配高精度伺服定位系统
长度累积误差直接转化为线性定位累积偏差，±0.1% 的高精度长度控制，将整根同步带总长度误差压缩至极低水平，避免长行程往复运动中定位误差持续累积，满足微米级重复定位需求。
2.3 长度公差超标典型故障
若同步带实际长度超出 ±0.1% 允许区间：长于标准值会出现高速运行跳齿、丢步、定位漂移；短于标准值会持续加大轴与轴承负载，轴承发热、异响、寿命大幅缩短，同时带体内部钢绳芯长期承受超额拉力，极易提前断带失效。
三、同步带带宽公差（Tab.4a、Tab.4b）：按齿形、带宽三级分级管控
带宽直接决定同步带与带轮齿槽、夹紧夹板的贴合状态，文档分两张表格划分公差：Tab.4a 覆盖 HTD、STD、XL/L/H 英制梯形齿；Tab.4b 覆盖 T/AT 公制精密梯形 / 圆弧齿，统一按照 **≤25mm、25~50mm、＞50mm** 三个带宽区间分级设定偏差，带宽越大，允许公差适度放宽，兼顾加工工艺与使用需求。
3.1 带宽公差分级规则梳理
1）带宽≤25mm（微型、中小型标准窄带）
全系列绝大多数齿形统一公差 ±0.5mm，仅少数重载大节距齿形放宽至 ±0.6mm（HTD14M、HTD20M、AT20、T20 等）。微型窄带多用于 AT3、T5、S3M 小节距精密滑台，窄公差保证带体完全嵌入同步带轮齿宽范围，无左右窜动，避免微型模组高速运行跑偏。
2）带宽 25~50mm（自动化通用主力带宽）
公差小幅放宽至 ±0.6~±1.0mm 区间：轻载精密齿形（AT、T、STD）为 ±0.6~±0.7mm；重载 HTD14M、HTD20M 放宽至 ±1.0mm。该区间是线性模组、包装输送主流规格，适度放宽公差平衡量产加工难度，同时偏差范围仍可保证夹板完整夹持带体，不会出现夹持不足打滑。
3）带宽＞50mm（重载宽幅同步带）
大带宽同步带承载拉力大、成型模具尺寸更大，加工成型尺寸波动略高，公差进一步放宽：HTD14M/20M 最高允许 ±1.5mm；T10、AT10、AT20 重载公制齿形 ±0.8~±1.2mm。文档同步备注：120mm、150mm 超大带宽仅适配 HS、XHP 专用重载变体，采购、来料检验时需同步核对带宽公差与变体型号匹配性。
3.2 带宽公差异常的设备危害
带宽偏小：同步带在带轮内轴向存在间隙，高速往复持续左右窜动，带边缘与挡边摩擦，快速磨薄、开裂；夹紧夹板夹持面积不足，往复冲击下出现同步带打滑，丢失定位坐标。
带宽偏大：同步带两侧超出带轮齿宽，啮合时单边受力，齿根应力集中，局部快速磨损、断齿；夹板强行挤压带体两侧，破坏聚氨酯表层与内部钢绳芯粘合层，出现分层失效。
四、同步带厚度公差（Tab.5a、Tab.5b）：匹配齿形厚度差异化管控
同步带总厚度\(h_s\)决定带体弯曲刚度、啮合深度、背压惰轮贴合效果，文档 Tab.5a、5b 针对 HTD、STD、英制梯形、T/AT 公制齿形分别设定厚度公差，带体基础厚度越大，允许厚度偏差同步放宽，薄型微型同步带公差收严，保障小带轮弯折啮合精度。
4.1 厚度公差数值梯度规律
薄型小节距同步带（厚度≤3.0mm，HTD3M、S3M、AT3、T5、XL）
统一厚度公差 ±0.25mm。这类超薄同步带用于微型精密设备，厚度偏差过大会改变带体弯曲特性，搭配小直径同步轮时出现啮合间隙不均、振动异响，严格窄公差保证弯折性能一致性。中等厚度通用齿形（3.4~5.6mm，HTD5M/8M、S5M/S8M、AT5/AT10、T10、L/H）
公差区间 ±0.25~±0.4mm，自动化线性模组最常用规格，平衡柔性与承载能力，厚度偏差控制在极小范围，保证背压惰轮、滑轨输送接触均匀。大厚度重载齿形（8.0~10.0mm，HTD20M、AT20）
厚度公差放宽至 ±0.6mm。厚型同步带内部多层钢绳芯排布，成型时厚度波动更大，适度放宽公差不影响重载啮合性能，同时降低量产报废率。
4.2 厚度公差对传动系统的多重影响
厚度偏厚：同步带中性层位置偏移，实际啮合节圆与设计值不符，传动比出现微小偏差，长行程累积定位误差；背压惰轮压紧力不足，无法有效增加啮合齿数，高速易跳齿。
厚度偏薄：带体整体刚性下降，负载下弹性形变加大，啮合间隙增大，启停冲击时出现瞬时失步；带背厚度不足，滑轨输送、背压惰轮摩擦快速磨损，缩短使用寿命。
五、全套公差体系的设计逻辑：精度、产能、工况三者平衡
康迪泰克这套分级公差标准并非单一追求极致严苛，而是基于齿形负载等级、带宽尺寸、带体厚度、应用精度需求四大维度综合平衡设计，兼顾精密设备使用要求与规模化量产制造可行性：
精密微型齿形全维度收严公差
AT3、T5、S3M、3M 等小节距薄型同步带，长度、带宽、厚度全部采用最窄公差带，适配光学、半导体、微型检测等高精度场景，从尺寸源头消除定位误差隐患。重载大规格适度放宽公差
HTD14M、HTD20M、AT20 等大节距、大带宽、厚型同步带，负载以静态重力、低速冲击为主，对微米级定位无严苛要求，适度放宽公差降低生产加工难度，控制产品成本。统一长度公差保障全系列互换性
无论轻载、重载、微型、大型同步带，长度统一 ±0.1% 公差，实现同规格不同变体（HF/HP/HS）备件直接互换，简化工厂库存管理与设备维修替换流程。公差与配套带轮精度形成匹配闭环
手册前文明确：超高精度线性传动需配套专用精密同步带轮；同步带窄公差配合高精度带轮齿槽公差，二者协同将啮合间隙、跳动误差降至最低，完整释放同步传动定位性能；普通输送设备可搭配标准精度带轮，适度容忍尺寸偏差，降低整机零部件采购成本。
六、公差标准在工业全流程中的落地应用价值
6.1 机械设计阶段：提供可靠尺寸设计基准
工程师开展传动结构、夹板、带轮、机架尺寸设计时，可直接引用文档公差数值预留装配间隙，避免设计尺寸与同步带实际制造偏差冲突，减少图纸反复修改，缩短设备研发周期。同时可依据公差等级区分设备精度档位：微型精密设备优先选用公差最严格的小节距薄型同步带；重型升降输送可选用公差适度放宽的大规格 HTD 同步带。
6.2 来料质检阶段：标准化判定验收依据
采购入库检验时，可使用卡尺、长度测量工装对照 Tab.3~Tab.5 公差表快速判定产品是否合格，量化检验标准，杜绝公差超标的劣质同步带流入生产线，从源头规避批量设备故障，降低售后维修成本。
6.3 设备故障排查阶段：快速定位精度失效根源
当设备出现定位漂移、跑偏、异响、断齿等故障时，可测量同步带长度、带宽、厚度核对公差：若尺寸超出允许区间，可直接判定同步带制造尺寸不合格，快速完成故障定位，无需复杂拆解传动机构，缩短产线停机检修时间。
6.4 备件标准化管理：实现跨批次产品互换
统一、稳定的公差体系保证不同生产批次、不同出厂周期的同型号同步带尺寸高度一致，备件替换无需重新调试张紧、原点坐标，设备维修后可快速恢复生产，适配无人值守全自动流水线运维需求。
七、总结
CONTI® SYNCHRODRIVE 同步带完整公差体系是其精密传动核心竞争力的制造保障，以长度统一 ±0.1% 高精度公差为基础，带宽、厚度按照齿形规格、尺寸大小分级设置差异化允许偏差，覆盖 HTD、STD、T、AT、XL/L/H 全二十余种标准齿形，形成一套量化清晰、分层合理、贴合工业工况的尺寸管控标准。极窄的长度公差保障传动几何参数稳定、多带并列受力均匀；分级带宽公差控制同步带轴向窜动与夹持失效风险；厚度差异化公差平衡带体弯曲性能与啮合精度。整套公差规范贯穿设备设计、来料检验、故障维修、备件替换全生命周期，既满足 3C 精密装配、光学检测、半导体设备微米级定位严苛需求，又兼顾重型仓储升降、大型输送设备的量产经济性。在工业自动化持续向高精度、低故障、长寿命迭代的背景下，这套标准化、精细化的制造公差体系，充分体现康迪泰克对聚氨酯同步带精密制造的严苛把控，也是 CONTI® SYNCHRODRIVE 能够成为全球线性、旋转、升降同步传动标杆产品的关键底层技术支撑。
