尺寸、重量与规格标准：CONTI® SYNCHRODRIVE 同步带技术参数表深度解析
整套数据表是机械工程师开展传动计算、设备结构布局、重量载荷校核、采购规格确认的核心基准工具。本文以文档三张参数表格为核心依据，分三大板块拆解参数定义、各齿形参数梯度、不同变体自重差异、标准带宽划分逻辑、特殊规格限制与工程落地应用价值，系统梳理这套标准化参数体系如何支撑从轻载微型设备到重型升降系统全场景设计。
一、核心几何参数定义与全齿形尺寸梯度（Tab.1a、Tab.1b）
1.1 基础几何参数释义
齿距 t（Tooth pitch）
中性节线上相邻两齿中心间距，是区分齿形型号、匹配同步轮的核心基准，分为公制毫米系列与英制英寸换算系列：XL/L/H 采用英制原始齿距，HTD/STD/T/AT 为公制标准齿距。齿距直接决定同步带总齿数、传动比、节圆直径，整套传动计算全部以齿距为底层参数。带体总厚度 hs（Belt thickness）
同步带整体厚度，包含聚氨酯齿体、钢绳张力芯、聚氨酯背层总高度。厚度决定带体抗弯性能，厚度越大，同等齿距下弯曲刚度越高，适配大直径带轮；小节距薄款同步带柔韧性更强，适配紧凑型小带轮结构，优先选用 HF 高柔性变体。齿高 ht（Tooth height）
齿体从齿根到齿顶的垂直高度，直接决定同步带与带轮有效啮合深度。齿高越大，有效啮合面积越大，可传递扭矩越高，重载工况优先选用大齿高齿形（HTD14M、HTD20M、AT20、T20）；微型小节距齿形齿高偏小，仅适配轻载精密定位。
1.2 各大齿形尺寸梯度对比
（1）HTD 圆弧重载齿（Tab.1a：3M、5M、8M、14M、20M）

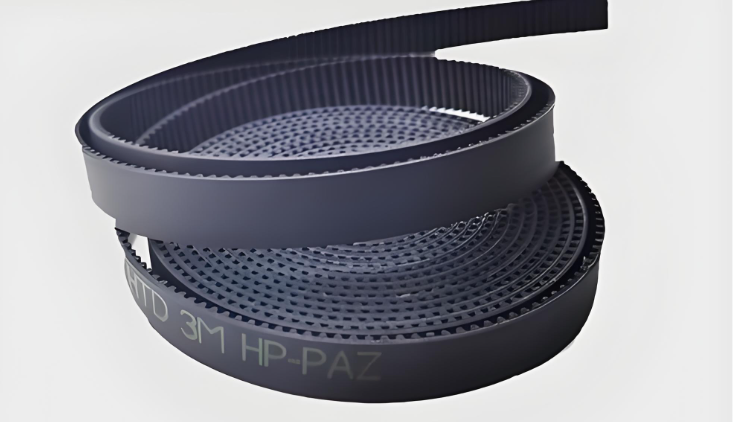

3M：厚度 2.40mm，齿高 1.30mm，微型轻载；
8M：厚度 3.60mm，齿高 2.10mm，自动化通用主力规格；
14M：厚度 5.60mm，齿高 3.40mm，重型升降、大功率输送；
20M：厚度 10.00mm，齿高 6.10mm，超大扭矩重载设备。
整体齿高、带厚跨度大，完整覆盖轻、中、重负载，HP、XHP 高强度变体专为大规格 HTD 开发。
（2）STD 精密圆弧齿（S3M、S5M、S8M）
（3）英制梯形齿 XL、L、H（Tab.1a）
（4）公制精密梯形 T 系列、圆弧 AT 系列（Tab.1b：T5/T10、AT3/AT5/AT10/AT20）
AT3、T5 厚度不足 2.5mm，齿高仅 1.10~1.20mm，适配微型滑台、小型检测设备；
AT10、T10 厚度 4.50mm、齿高 2.50mm，3C 线性模组主流选型；
AT20 厚度 8.00mm、齿高 5.00mm，中型中载输送、升降机构。
薄型结构搭配 HF 高柔性变体，可适配极小直径同步轮，缩小设备整体体积。
二、单位宽度自重参数：不同结构变体重量分级与工程应用
Gewicht m spez pro mm Riemenbreite代表每毫米带宽单位长度重量，单位 10⁻³kg/m，区分 HF、HP、HS、XHP、芳纶 Aramid 五大张力芯变体，自重差异直接影响设备动态惯性、电机负载、往复加速性能，是动态负载计算必不可少的参数。2.1 各变体自重梯度规律
HF 高柔性款
自重最低，内部钢绳芯排布更纤细，带体轻量化、弯折性能最优。适合高速往复线性模组，降低运动惯性，减小电机加速负载，3M、5M、8M、S5M、S8M 全系列标配 HF 自重参数。HP 高功率加强款
钢绳加粗，自重高于 HF，承载能力提升，全齿形均提供 HP 参数，是中载通用标准加强型号，兼顾自重与承载极限。HS 高刚性款
高刚性高密度钢绳芯，自重显著高于 HP，拉伸形变极小，自重偏大带来更高运动惯性，多用于低速、超高精度定位设备（激光、光学检测），不适合高速频繁往复工况。XHP 超高抗拉款
仅适配 HTD14M、20M 超大节距重载齿形，自重全系最高，承载极限最强，用于重型堆垛升降、大重量物料输送，仅适配低速重载场景。Aramid 芳纶定制芯
无金属钢绳，自重、密度与钢绳 HS 款接近，无磁性、耐腐蚀，作为特殊定制方案，用于磁场敏感、高腐蚀潮湿工况。
2.2 自重参数核心工程价值
动态拉力计算：线性模组加速、减速阶段惯性拉力与同步带自重直接相关，带宽越大、变体自重越高，惯性冲击越大，选型时需同步核算动态负载；
电机功率校核：高速往复设备优先选用轻量化 HF 型号，降低惯性损耗，减小电机功率选型规格，节约设备成本；
长行程悬挂输送校核：超长水平、垂直输送时，同步带自重会产生额外下垂拉力，自重参数用于校核张紧机构负载；
整机轻量化设计：小型桌面设备、轻量化机器人轴，优先低自重 HF 变体，控制整机重量。
三、标准供货长度规范
M L w，标准单卷开口原料带长度为 30 米或 60 米两种规格，适配大批量裁切使用：长行程线性设备、多台设备批量配套，选用 60 米整卷，降低单位采购成本；
中小型单机设备、少量备件采购，选用 30 米标准卷材；
无缝环形 V 型带基于 HF 基材焊接，长度下限 1000mm，无固定卷材规格，按需匹配标准周长。
3mm 小节距齿形无超长环形带方案，仅可采购开口卷材现场裁切使用。
四、全系列标准带宽矩阵与特殊规格限制（Tab.2 Zahnriemenbreite）
4.1 带宽分级体系
微型窄带（5mm、6.35mm、9.40mm、10mm、12.70mm）
适配 AT3、T5、S3M、XL、L 小节距微型齿形，用于小型检测仪器、微型移栽滑台；英制规格 6.35/9.40/12.70mm 对应 1/4、3/8、1/2 英寸，匹配进口老式设备。通用标准带宽（15/16、20、25、30/32、40、50、50.80mm）
全齿形通用主力带宽，自动化模组、包装、输送设备 90% 工况选用该区间，库存充足、交付周期短。重载宽带（75、85、100、101.60、120、150mm）
大扭矩、重型升降、大负载输送专用，带宽越大承载拉力越高，同时存在严格变体限制：
120mm 带宽：仅 HS 高刚性变体可生产；
150mm 带宽：仅 XHP 超高抗拉重载变体可生产；
文档明确标注*nur in Version HS、**nur in Version XHP，避免选型时规格与变体不匹配无法供货。
4.2 非标带宽定制规则
4.3 带宽配套匹配逻辑
五、整套参数数据表的综合工程设计价值
5.1 统一标准化计算基准，消除设计误差
5.2 齿形、变体、带宽三维匹配，精准区分工况
微型精密轻载：AT3/T5 + HF 轻量化变体 + 5/10mm 窄带宽；
通用线性定位：AT10/S5M/S8M + HS 高刚性变体 + 20~50mm 标准带宽；
中载输送主传动：HTD8M + HP 加强款 + 30~85mm 带宽；
重型升降大功率：HTD14M/20M + XHP 超高抗拉 + 100/150mm 重载带宽；
完整参数梯度实现工况精准分层选型，兼顾设备性能与采购成本。
