在机械设计选型、设备采购、备件更换、产线维护全流程中，统一、清晰、无歧义的产品命名体系是保障传动方案精准落地的基础。如果型号编码逻辑混乱、参数定义模糊，极易出现同步带齿形、长度、带宽、结构变体错配，进而引发带体磨损、定位失效、传动异响、断带等设备故障。康迪泰克 CONTI® SYNCHRODRIVE 同步带建立了一套标准化、全球化统一的命名标注规范，以有效长度、齿距、带宽、结构变体代码四大核心要素为基础，区分开口长条带、无缝焊接环形带、整卷原料三种供货形态，同时配套齿数计算公式，实现参数快速换算。本文以官方德英双语命名规范文档为核心依据，逐层拆解命名体系底层定义、各参数物理含义、三类典型型号实例，以及齿数推导计算公式，系统说明这套编码规则的工程应用价值，为机械工程师、采购人员、现场运维人员提供完整的型号识别与参数计算工具书。
一、CONTI® SYNCHRODRIVE 同步带命名体系核心定义与基础参数
文档开篇明确，全系列同步带型号编码遵循统一工业标准，由四大核心模块有序组合：供货形态标识 + 有效长度 + 齿形齿距规格 + 带宽 + 结构变体后缀代码，各参数拥有严谨、统一的物理定义，杜绝跨场景识别偏差。
1.1 核心参数 1：有效长度（Wirklänge / Pitch length）
有效长度是同步带最基础尺寸参数，文档给出精准定义：沿带体中性节线测量得到的总周长 / 总长，中性节线恰好位于内部钢绳张力芯层的中心位置，是同步传动几何计算的基准线。
计量单位区分
开口长条整卷原料带：单位为米（m），用于超长行程线性模组、批量裁切使用；
无缝闭环环形带：单位为毫米（mm），固定周长成品，直接用于短中心距旋转传动；
工程核心意义
同步带传动比、中心距、啮合齿数全部依托有效长度计算，所有传动设计公式均以中性节线长度为唯一基准，不能以带体外径、齿底长度替代，否则会出现传动比计算偏差、张紧量设计错误。
1.2 核心参数 2：齿距（Zahnteilung / Tooth pitch）
齿距指中性节线上相邻两个齿中心之间的直线距离，单位统一为毫米（英制齿形标注英寸换算值），是区分齿形系列（HTD、STD、AT、T、RPP 等）的核心标识：
公制齿形直接以毫米数值标注，如 8M 代表 8mm 齿距 HTD 齿形、S5M 代表 5mm 齿距 STD 齿形；
英制齿形标注英寸原始规格，再换算为公制数值，如 H 齿形对应 0.5 英寸（12.7mm）齿距；
匹配逻辑：同步带齿距必须与配套同步带轮齿距完全一致，齿距不匹配会造成齿形无法完整啮合，出现齿根应力集中、快速磨损、定位精度丢失。
1.3 核心参数 3：同步带带宽（Zahnriemenbreite / Belt width）
带宽标注数值与带体实际物理宽度完全等同，单位毫米（英制规格同步标注英寸换算尺寸）。带宽直接决定同步带可承载的极限扭矩与拉力，负载越大，所需带宽规格越大；同时带宽决定匹配夹板、同步带轮、挡边法兰的选型规格，是传动系统配套件统一的基准尺寸。
1.4 补充标识：供货形态代码与结构变体后缀
供货形态标识
M：open-ended type，开口长条式同步带，可现场自由裁切长度，分为单条开口带与整卷原料；
V：endless verschweißte Ausführung，热熔无缝焊接环形带，闭环结构，固定有效长度；
结构变体短码
型号末尾附加短代码区分特殊结构版本，代码含义统一对应前文产品构造手册：HF 高柔性、HP 高功率加强、PAZ 齿面防静电织物、PAR 背面防静电织物、XHP 超高强度等，每一个后缀对应一套专属结构优化方案，直接决定同步带抗弯、抗拉、防静电、耐磨等性能。
二、三类典型完整型号实例拆解，覆盖全主流供货形式
文档列举三组代表性型号示例，分别对应开口重载 HTD 同步带、无缝环形 STD 同步带、整卷英制防静电同步带，完整覆盖自动化设备最常用的三种采购形态，逐段拆解编码逻辑，直观展示各参数对应关系。
2.1 示例一：开口 HTD 重载同步带 M 30 - 8M - 50 HP
完整型号：CONTI® Synchrodrive HTD Zahnriemen M 30 - 8M - 50 HP分段参数释义：
M：供货形态，开口长条带；
30：有效长度 30 米，整卷长原料，可按需裁切任意行程；
8M：齿形为 HTD 系列，齿距 8 毫米；
50：同步带带宽 50 毫米；
HP：结构变体后缀，高功率加强型，适配中重载持续冲击传动。

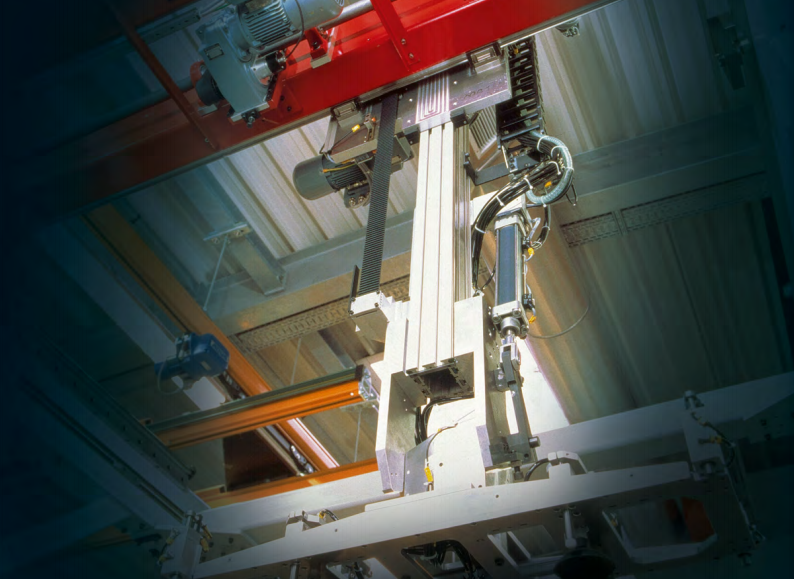

适用场景：长行程龙门线性模组、大型物料输送线，整卷采购可批量裁切多条设备使用，HP 加强结构满足持续高负载工况。
2.2 示例二：无缝焊接环形 STD 同步带 V 2400 - S5M - 30 HF
完整型号：CONTI® Synchrodrive STD Zahnriemen V 2400 - S5M - 30 HF分段参数释义：
V：供货形态，HF 基材热熔无缝焊接闭环环形带；
2400：有效周长 2400 毫米，固定长度成品；
S5M：齿形 STD 系列，齿距 5 毫米；
30：同步带带宽 30 毫米；
HF：结构变体后缀，高柔性版本，适配小直径同步轮传动。
适用场景：大中心距双轴同步旋转设备、小型连续输送设备，闭环环形带运行平稳无接头，HF 柔性结构可搭配小带轮缩小整机体积。
2.3 示例三：整卷英制齿形防静电同步带 10 x M 30 H 100 PAZ
完整型号：CONTI® Synchrodrive Zahnriemen 10 x M 30 H 100 PAZ分段参数释义：
10：采购规格，整箱包含 10 卷原料；
M：供货形态，开口长条卷料；
30：单卷有效总长 30 米；
H：英制齿形代号，齿距 0.5 英寸（12.7mm）；
100：带宽 1.0 英寸（25.4mm）；
PAZ：结构变体后缀，齿侧覆盖防静电尼龙织物，适配滑轨输送防静电工况。
适用场景：电子、锂电行业大批量自动化产线，整卷批量采购降低单件成本，PAZ 防静电结构规避静电击穿精密元器件。
三、核心工程计算公式：同步带总齿数推导
文档给出标准化齿数计算公式，建立有效长度、齿距、总齿数三者的数学关联，是传动设计、带轮匹配校核的基础工具：\(z=\frac{L_{w}}{t}\)
公式参数说明
z：同步带总齿数；
\(L_{w}\)：同步带中性线有效长度；
t：同步带齿距；
公式工程应用场景
选型校核
拿到同步带型号后，提取有效长度与齿距，代入公式计算总齿数，与厂家标准齿数表核对，确认型号规格无误，避免采购长度错误；传动参数计算
已知带轮齿数、传动比，结合总齿数核算中心距、最大啮合齿数，校验最小啮合齿数量是否满足寿命标准；备件替换核对
设备旧同步带磨损无标识时，测量带体中性线周长与齿距，计算总齿数，反向匹配原厂标准型号，精准采购替换备件。
计算示例演示
以型号 V 2400 - S5M - 30 HF 为例：有效长度\(L_w=2400\ \text{mm}\)，齿距\(t=5\ \text{mm}\)总齿数 \(z=2400\div5=480\) 齿，该环形同步带总齿数为 480 齿，设计时可直接带入传动计算。
四、统一命名编码体系的工业工程价值
4.1 消除跨岗位信息偏差，实现全流程信息统一
机械设计工程师、采购专员、车间运维、备件仓库人员使用同一套编码逻辑，仅通过型号即可完整读取齿形、长度、带宽、结构特性、供货形态全部关键参数，无需反复翻阅图纸、技术手册核对基础尺寸，从源头规避规格错配。
4.2 适配标准化传动计算，降低设计出错率
整套命名体系参数完全对应传动计算公式所需基准量（有效长度、齿距、带宽），参数定义与几何计算基准统一，无需二次换算，工程师拿到型号即可直接开展传动比、中心距、负载校核计算，大幅缩短设备设计周期。
4.3 区分多形态、多工况细分型号，精准匹配工况
通过 M/V 区分开口 / 环形两种核心形态，搭配 HF/HP/PAZ/XHP 等变体后缀，一套编码同时标注尺寸与性能等级，采购时无需额外备注工况需求，直接依靠型号完成精准选型，减少非标定制比例，缩短交付周期。
4.4 兼顾公制、英制齿形，适配全球设备标准
编码体系同时兼容公制毫米齿距与英制英寸齿形规格，既能满足国内主流公制自动化设备，也适配进口欧美老式英制机床、输送设备，具备全球化通用适配能力，便于跨国设备项目统一备件管理。
4.5 标准化齿数计算公式简化备件管理
通过有效长度与齿距快速换算总齿数，现场运维人员无需专业设计软件，手持卷尺测量尺寸即可反向匹配原厂型号，大幅提升设备故障抢修、备件更换效率，减少产线停机时间。
五、总结
CONTI® SYNCHRODRIVE 同步带命名体系以中性节线有效长度、标准齿距、带宽三大几何参数为核心，叠加供货形态标识与结构变体代码形成完整型号编码，同时配套齿数换算基础公式，构建起一套逻辑严密、全球统一、适配设计、采购、运维全场景的标准化标注规范。
M 开口长条带、V 无缝环形带两大基础形态覆盖长行程线性传动与短中心距旋转传动；HF、HP、PAZ 等后缀直观区分柔性、重载、防静电等特殊功能版本；公制、英制齿形并行标注兼容国内外各类设备标准；齿数计算公式打通型号参数与传动几何计算的关联，实现选型、校核、备件替换全流程数字化、标准化。
这套严谨统一的命名规则，是康迪泰克同步带产品标准化体系的重要组成部分，大幅降低机械设计选型门槛、消除跨岗位沟通误差、简化工厂备件库存管理，为线性定位、同步输送、升降驱动、多轴联动等各类自动化设备提供清晰、可靠的型号识别与参数计算依据，充分体现工业传动零部件标准化、精细化的设计思路。
