分层结构与多规格变体：CONTI® SYNCHRODRIVE 同步带构造体系与定制化型号
2026-07-12 17:13
14
传动带的内部分层构造直接决定其抗弯性能、抗拉强度、定位精度与耐磨寿命，而细分变体型号则是适配不同负载、工况、洁净防静电需求的核心载体。康迪泰克 CONTI® SYNCHRODRIVE 同步带依托标准化三层基础复合结构，搭配七大标准化工业变体，同时支持芳纶芯等特殊定制版本，构建起一套分层清晰、功能细分、场景精准匹配的聚氨酯同步带产品体系。本文以《Conti Synchrodrive 新_6.pdf》德英双语构造与变体说明文档为核心依据，分为两大核心板块展开论述：第一部分拆解同步带标准分层构造、各层材料功能与工艺优势；第二部分逐一解读 HF、HP、HS、XHP、PAZ、PAR、V 七大标准专用变体的结构特性、适用齿形与典型应用场景，最后补充特殊定制方案，完整展现该系列同步带依靠材质结构细分实现全工况覆盖的核心技术逻辑。
一、CONTI® SYNCHRODRIVE 同步带标准化三层复合基础构造
文档明确公示同步带通用基础结构，由聚氨酯带背、平衡绞向钢绳张力芯、聚氨酯齿体三层一体化成型，尼龙织物耐磨层作为可选附加层，所有结构层紧密融合、无分层脱胶风险，各组分各司其职，共同支撑同步传动所需的耐磨、抗拉、低蠕变、高贴合四大核心性能。
1.1 四层结构明细（基础三层 + 可选织物补强层）
完整带体结构从外至内依次为：聚氨酯带背层、钢绳张力芯层、聚氨酯齿体层、可选齿面 / 背面尼龙织物补强层，各层功能独立且相互协同：
聚氨酯带背（Polyurethane belt back）
作为同步带外侧承载接触面，采用高韧性耐磨聚氨酯一体成型，提供平整光滑的承载表面，可直接作为输送台面承载工件、托盘；基材耐油、耐水解、耐高低温，具备良好抗撕裂能力，可承受背压惰轮反复弯折摩擦，长期使用不易起毛、开裂。聚氨酯分为黑色、白色两种标准配色，白色型号多用于食品、医药洁净输送场景，黑色通用工业机床、仓储设备。平衡绞向钢绳张力芯（Steel-cord tension member）
这是同步带的核心受力骨架，是保障长度恒定、低蠕变、高精度运行的关键。钢绳沿带宽平行排布，采用左右双向平衡绞合工艺，抵消单侧绞向带来的侧向偏移趋势，从根源减少同步带高速运行跑偏问题。高强度钢材赋予带体极高抗拉极限，长期往复拉伸、冲击负载下拉伸形变极小，设备调试完成后张力长期稳定，无需频繁二次张紧。聚氨酯齿体（Polyurethane teeth）
与带背为同一种聚氨酯弹性体一体挤出成型，齿形尺寸精密复刻标准齿廓，与配套同步轮完美形锁合啮合。聚氨酯基材自带高耐磨属性，齿根韧性充足，频繁正反转、小带轮弯折不易断齿；基材与钢绳芯粘合强度高，负载冲击下不会出现齿体与芯层剥离失效。可选尼龙织物补强层（Gewebearmierung，可选配置）
可单独覆盖齿面或带背，提供黑色、绿色两种织物规格，兼具耐磨、防静电、低摩擦三重作用。织物隔绝聚氨酯与带轮金属直接摩擦，降低啮合噪音、减少齿面磨损，同时可导出静电，适配电子、锂电防静电产线。
1.2 核心材料工艺优势
一体化成型粘结性能优异
聚氨酯齿体与带背为整体基材，熔融状态下与钢绳芯紧密包覆，不存在分层粘接缝隙，水汽、油污无法渗入内部腐蚀钢绳，大幅延长潮湿、油污工况使用寿命；平衡绞钢绳抑制跑偏
普通同步带单一绞向钢绳运行时会产生侧向分力，极易出现跑偏、单边磨损；双向平衡绞合钢绳抵消侧向力，线性模组高速往复运动时运行更平稳，降低挡边磨损；聚氨酯全段高耐磨基底
聚氨酯弹性体自身耐磨性能远超普通橡胶，配合可选尼龙织物补强后，齿面、背面耐磨性能再度提升，适配粉尘、滑轨摩擦等高磨损工况。
二、七大标准化专用变体型号：按工况精准匹配结构升级方案
针对小带轮弯折、重载驱动、高精度线性、重型升降、防静电输送、长中心距旋转传动六大细分工况，康迪泰克推出 HF、HP、HS、XHP、PAZ、PAR、V 七种标准化定型变体，每种变体对应专属结构优化，限定适配齿形与使用场景，工程师可根据设备负载、精度、环境直接选型，无需非标定制。
2.1 HF 型：高柔性轻型同步带（High flexibility version）
结构特点
整体柔性优化设计，降低带体弯曲刚度，适配除 3mm 极小齿距以外全部标准齿形；基材柔韧性提升，能够承受小直径带轮反复弯折，齿根不易疲劳开裂。
适用场景
设备内部空间紧凑、同步轮直径偏小的传动机构，例如微型检测移栽设备、小型桌面自动化模组、多惰轮折返传动装置。小带轮搭配 HF 柔性带可大幅降低带体弯曲应力，延长同步带更换周期。
2.2 HP 型：高功率加强型同步带（High power reinforced version）
结构特点
内部张力芯加粗强化，整体抗拉、抗冲击能力升级，仅适配 HTD、STD、RPP 重载齿形，承载峰值扭矩显著高于标准基础款。
适用场景
重载控制传动系统，持续高负载、频繁启停冲击工况，例如包装主传动、中型物料输送线、机床辅助驱动机构，适合需要持续传递大功率扭矩的设备。
2.3 HS 型：高刚性张力芯同步带（High stiffness of tension member）
结构特点
采用高刚性低拉伸钢绳芯，蠕变量控制至极低水平，负载下带体长度几乎无变化，仅适配 HTD、STD 齿形。
适用场景
超高精度线性定位驱动设备，3C 电子精密移栽、激光雕刻龙门轴、光学检测对位模组。高刚性芯层保证往复运动重复定位精度长期稳定，不会因持续负载出现定位漂移，是精密伺服线性模组的主流选型。
2.4 XHP 型：超高抗拉重载同步带（Extremely high power tensile-strength）
结构特点
HP 加强款的极限升级版本，张力芯抗拉强度进一步强化，仅限定适配 HTD 14M 大节距重载齿形，承载极限为全系标准型号最高一档。
适用场景

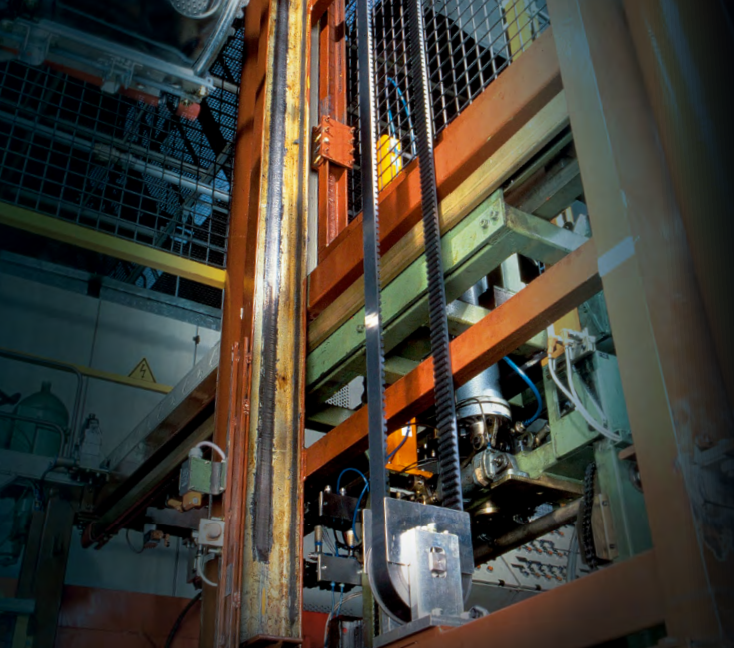

垂直升降驱动系统，立体仓储堆垛机升降机构、重型物料提升机、大型载重输送设备，可承受重物静态重力 + 启停双重冲击载荷，满足重型设备高安全余量设计需求。
2.5 PAZ 型：齿面防静电尼龙织物同步带（Antistatic polyamide fabric facing on the teeth side）
结构特点
同步带齿侧全覆盖防静电尼龙织物，织物具备导电性能，满足防静电标准，带背保留原生聚氨酯材质。
适用场景
带滑轨滑动摩擦的输送设备，滑轨与带背直接接触摩擦，齿面织物隔绝金属带轮摩擦静电，多用于 PCB 板输送、电子元件滑轨转运、无尘检测流水线，规避静电击穿精密元器件风险。
2.6 PAR 型：背面防静电尼龙织物同步带（Antistatic polyamide fabric facing on the back of the belt）
结构特点
防静电尼龙织物覆盖同步带背面，齿体为原生聚氨酯结构，背面织物可快速导出输送工件摩擦产生的静电。
适用场景
积放式缓存输送线，工件直接放置在同步带背面持续滑动转运，如锂电电芯缓存输送、托盘分拣积放流水线，既能防静电，又能降低工件与带体之间的摩擦磨损。
2.7 V 型：HF 柔性无缝焊接环形带（Endless belt in HF version）
结构特点
基于 HF 高柔性基材热熔无缝焊接成型，成品为闭环环形结构，标准供货长度 1000mm 以上，除 3mm 小节距外全部齿形均可制作；焊接接头力学强度与带体本体一致，无薄弱断点。
适用场景
大中心距旋转同步传动机构，双轴远距离同步联动设备、大型连续旋转输送线。闭环环形结构运行振动更小、噪音更低，对比开口带搭配夹板，传动稳定性更强，适合不间断连续旋转工况。
三、特殊定制同步带方案：芳纶张力芯定制款
文档明确说明，除七大标准变体之外，可根据客户特殊工况需求提供非标定制同步带，其中芳纶（Aramid）张力芯为主流定制方案。常规同步带采用钢绳芯，自重较大，在高速轻量化、减重设计、无金属场景存在使用局限；芳纶纤维芯具备轻量化、高抗拉、无金属不导磁、耐腐蚀的优势，适配特殊细分场景：
高速轻量化小型设备，降低传动系统整体重量，减少电机负载；
磁场敏感设备，核磁共振配套输送、精密磁检测设备，规避钢绳金属磁性干扰；
高腐蚀潮湿环境，芳纶不会出现钢绳锈蚀断裂问题，延长潮湿化工输送设备使用寿命。
除芳纶芯之外，厂商还可根据需求定制加厚背面、双面齿、特殊配色、特殊厚度等非标结构，满足小众特种设备传动需求。
四、整套构造与变体体系的工程应用价值
4.1 分层结构设计的底层优势
三层一体化聚氨酯复合结构兼顾耐磨、抗拉、柔性三大基础性能，平衡绞钢绳解决跑偏痛点，可选尼龙织物实现耐磨、防静电功能拓展，一套基础结构通过附加层即可衍生防静电专用型号，大幅简化产品开发体系，同时保障所有变体材质稳定性统一。
4.2 七大标准化变体实现工况精准细分
产品不再是单一通用款，而是按照弯曲需求、负载大小、定位精度、防静电需求、传动形态五大维度细分型号，工程师可精准匹配设备工况：
小带轮紧凑结构选 HF；
中重载持续驱动选 HP；
高精度线性定位选 HS；
重型升降重载选 XHP；
滑轨输送防静电选 PAZ；
积放缓存防静电选 PAR；
长中心距连续旋转选 V 型无缝环带。
标准化细分型号减少非标定制比例，缩短交付周期，降低设备整机设计成本。
4.3 标准型号 + 定制方案覆盖全行业边界场景
七大标准变体覆盖 90% 以上常规自动化、机床、仓储、食品、电子行业工况；芳纶芯等定制版本补齐磁场敏感、轻量化、强腐蚀等小众特殊工况，形成 “标准型号为主、定制型号为辅” 的完整产品矩阵，满足从微型精密设备到重型升降系统的全部同步传动需求。
结语
CONTI® SYNCHRODRIVE 同步带的综合性能，根源在于标准化三层复合基础构造的成熟材料工艺，而七大功能细分变体则是基于基础结构做出的针对性性能升级。平衡绞向钢绳芯、高韧性聚氨酯一体成型、可选尼龙织物补强三大核心构造技术，奠定了同步带低蠕变、耐磨、抗跑偏、防静电的基础能力；HF、HP、HS、XHP、PAZ、PAR、V 七大变体分别针对弯折、重载、高精度、升降、防静电、环形旋转场景优化结构，实现工况精准适配；芳纶芯定制方案进一步拓展产品使用边界。
这套分层构造 + 多变体细分的产品体系，充分体现康迪泰克标准化、精细化的传动元件设计思路，既方便机械工程师快速选型匹配工况，又依托成熟成型工艺保障批量产品性能稳定，成为工业同步传动领域兼顾通用性、专用性与可靠性的成熟解决方案，广泛适配线性定位、旋转传动、物料输送、重型升降等各类自动化装备。
