CONTI® SYNCHRODRIVE 马牌开口聚氨酯同步带产品体系深度解析

2026-07-12 15:04
13



在工业自动化精密传动、线性运动、同步输送场景中，聚氨酯同步齿形带凭借无滑差、免维护、高精度、耐介质腐蚀的综合优势，成为伺服定位、长行程模组、物料输送设备的核心传动部件。德国康迪泰克 CONTI® SYNCHRODRIVE 系列聚氨酯同步带作为全球标准化工业同步传动标杆产品，依托完整的产品定义、材料性能、结构设计、型号命名、规格供货与尺寸公差标准化体系，构建起一套覆盖轻载精密定位到中重载连续输送的完整同步带产品方案。本次基于官方双语技术文档《Conti Synchrodrive》产品描述章节框架，从产品概述、核心性能、结构构造、型号命名、标准供货谱系、精密尺寸公差六大核心维度，系统拆解该系列同步带的设计逻辑、技术优势与标准化管控体系，为机械设计选型、设备运维、传动方案改造提供完整技术参考。

一、CONTI® SYNCHRODRIVE 产品总体概述（Produktbeschreibung / Product description）

CONTI® SYNCHRODRIVE 是康迪泰克专为旋转同步传动、直线往复运动、同步输送工况研发的全系列聚氨酯同步齿形带，以高强度耐磨聚氨酯弹性体为基体，内部预埋钢绳张力芯层，采用高精度一体化挤出成型工艺生产，支持开口长条带与无缝环形带两种成品形态，适配差异化设备传动需求。
该系列同步带依靠齿形与带轮齿槽形锁合啮合实现动力传递，完全消除打滑丢步，可稳定维持恒定传动比与重复定位精度，能够适配大中心距传动、高频往复线性模组、升降驱动、连续输送线等复杂工况。相较于传统橡胶同步带、金属链条、丝杠传动，CONTI® SYNCHRODRIVE 兼具轻量化、低噪音、免润滑、耐油耐老化、低蠕变拉伸等突出优势，大幅降低设备整机设计成本与后期运维工作量，是自动化装备、包装印刷、智能仓储、医疗器械、3C 加工行业通用标准化传动部件Mulco-Euro...。
依托统一标准化生产管控流程，产品全流程尺寸精度、力学性能、材质稳定性严格受控，所有规格遵循统一设计规范、公差标准与命名规则，无需非标定制即可覆盖绝大多数常规工业传动需求，特殊工况可提供防静电、双面齿、加厚承载面、耐磨齿面织物等定制变体。

二、核心性能特性（Eigenschaften / Properties）：适配复杂工业工况的核心竞争力

性能是 CONTI® SYNCHRODRIVE 区别于普通同步带的核心优势，文档将产品特性列为独立核心板块，清晰界定其力学、环境、运行、使用四大维度性能指标，覆盖设备设计与工况适配全部需求：

2.1 传动精度与运行稳定性

  1. 绝对同步无滑差传动：齿轮式齿形啮合结构，传动过程不存在相对滑动，角位移误差极小，重复定位精度可达微米级，完美适配伺服定位、印刷套印、光学检测对位等高精密场景；

  2. 极低蠕变变形：内置高抗拉钢绳芯层，经过预拉伸定型处理，长期往复启停、持续负载下拉伸形变微乎其微，长期运行不会出现长度拉长、定位偏移，大幅减少定期张紧调试频次；

  3. 低振动低噪音运行：聚氨酯弹性基体具备柔性缓冲效果，啮合冲击远小于金属链条、齿轮，高速运行噪音更低，可应用于无尘实验室、医疗器械、食品包装洁净车间。

2.2 环境介质耐受性能

  1. 耐油、耐油脂、耐切削液：聚氨酯基材化学稳定性优异，可长期接触矿物油、润滑油、机床切削液，不会出现溶胀、软化失效；

  2. 抗臭氧、抗紫外线、耐老化：室外设备、仓储输送线长期暴露工况下，不易开裂、硬化，使用寿命显著优于普通橡胶同步带；

  3. 宽温域工作区间：标准型号稳定工作温度区间为 - 30℃～+80℃，低温环境不会脆裂，高温工况不易软化形变，兼顾低温仓储设备与机床高温加工工位；

  4. 抗水解、防尘耐磨：致密一体成型结构，防水防尘，粉尘、潮湿车间使用不易内部腐蚀芯层。

2.3 使用与运维优势

  1. 免润滑洁净运行：无需涂抹润滑油、润滑脂，无油污污染产品风险，适配锂电池、食品、医药、光学元件等洁净生产产线；

  2. 两种形态灵活适配：无缝环形带适配短中心距旋转传动；开口长条带可现场裁切、搭配夹紧夹板实现长行程线性往复运动，适配数十米长距离输送模组；

  3. 轻量化紧凑结构：同等传递功率下，同步带传动机构体积、重量远小于链条、齿轮箱，有效缩减设备整机占地面积，适配小型精密自动化设备；

  4. 多工况兼容：可搭配惰轮、反向折弯轮、压轮实现复杂多轴折返传动，支持正向、反向高频往复运动。


三、产品结构与变体形式（Ausführungen und Aufbau / Versions and construction）

文档专门设置结构板块，标准化定义 CONTI® SYNCHRODRIVE 三层复合一体化结构，并区分标准款与各类定制变体，清晰区分不同工况对应的结构选型方案。

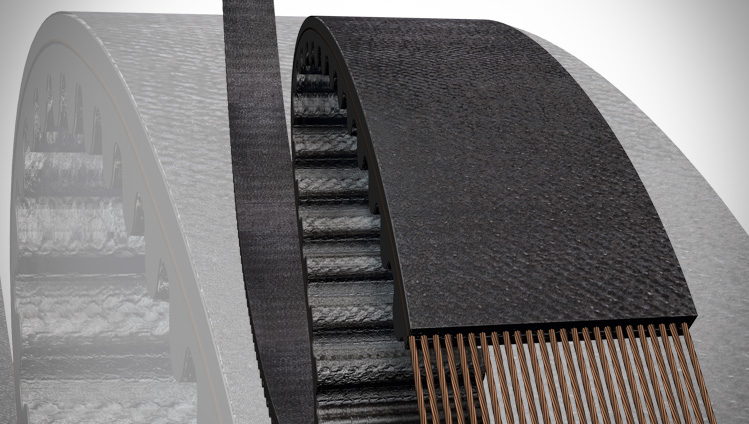

3.1 基础三层复合标准结构

  1. 齿面聚氨酯成型层：精密模具一体成型标准梯形齿、圆弧齿、输送专用凸齿，齿面可附加尼龙耐磨织物层，降低啮合磨损、减少运行噪音，延长带体使用寿命；

  2. 钢绳张力芯层：产品核心承载层，采用多股高强度钢绳平行排布，部分精密型号采用 SZ 双向绞合排布，抑制同步带运行侧向跑偏，提升直线运动稳定性；钢绳与聚氨酯基体高强度粘合，无分层脱胶风险；

  3. 背面聚氨酯保护层：平整加厚聚氨酯基材，基础款背面光滑；输送专用型号可加厚背面、一体成型防滑凸点、挡边，直接作为承载面输送工件、托盘。

3.2 多类定制结构变体

基于基础三层结构，康迪泰克开发多场景专用变体型号，全部纳入统一供货体系：

  1. 双面齿同步带：正反两面均成型标准齿形，适用于双轴同步联动、多惰轮折返传动机构；

  2. 防静电同步带：添加导电材质，消除运行静电，适配锂电、电子元器件加工，防止静电击穿工件；

  3. 加厚承载背同步带：背面加厚聚氨酯，提升承载耐磨能力，用于重型物料同步输送线；

  4. 开口焊接同步带：开口长条带通过专用热熔焊接设备无缝对接，替代大规格环形带，降低超长规格采购成本；

  5. 尼龙覆齿同步带：齿面全覆盖尼龙织物，大幅降低摩擦系数，高速低噪音工况首选。

四、标准化型号命名规则（Bezeichnung / Designation）

统一的型号编码体系是 CONTI® SYNCHRODRIVE 实现快速选型、标准化采购的基础，文档将命名规则独立划分章节，编码逻辑简洁直观，机械工程师可通过型号直接读取齿形、节距、带宽、长度、形态五大核心参数，无歧义识别产品规格。

4.1 环形无缝同步带命名逻辑

标准编码格式：齿形系列 - 带宽 - 有效长度
举例：AT10-40-1600

  • AT10：圆弧齿齿形，节距 10mm；全系列覆盖 T5/T10/T20 梯形齿、AT3/AT5/AT10 圆弧齿、HTD5M/8M/14M 重载齿、N10 输送凸齿；

  • 40：同步带有效带宽 40mm；

  • 1600：同步带有效周长 1600mm。

4.2 开口长条同步带命名逻辑

在基础编码后增加标识 “OPEN” 区分，例如 AT10-50-OPEN，代表 AT10 齿形、50mm 宽度开口长条带，可按需裁切任意长度，配套专用夹紧夹板使用。

4.3 定制变体附加标识

特殊结构型号在主编码后增加后缀标注：PAZ 代表齿面尼龙织物、AS 代表防静电、DB 代表双面齿，采购与选型时可快速区分特殊功能同步带，避免规格错配。
整套命名体系与配套同步带轮编码一一对应，齿形、带宽参数完全互通，确保带体与带轮精准啮合，杜绝因规格不匹配造成磨损、异响、精度丢失问题。

五、标准化供货产品谱系（Lieferprogramm / Product range）

供货谱系章节完整罗列 CONTI® SYNCHRODRIVE 全规格标准化库存产品，构建全覆盖规格矩阵，最大限度减少非标开模需求，缩短交付周期，降低设备设计成本。

5.1 齿形规格覆盖

全系列包含十余种主流标准齿形，分级适配不同负载等级：

  1. 微型轻载齿形（T5、AT3）：带宽 6mm–20mm，适配小型步进设备、微型检测移栽机构；

  2. 通用中载齿形（T10、AT5、AT10）：带宽 10mm–80mm，自动化线性模组、包装设备主流选型；

  3. 重载大功率齿形（T20、HTD8M/14M）：带宽 50mm–100mm，立体仓储升降、重型输送线、机床龙门驱动；

  4. 输送专用齿形（N10）：自带防滑凸点，无需额外工装，用于物料同步输送。

5.2 长度与形态供货范围

  1. 环形无缝带：标准周长覆盖数百毫米至 6000mm，全规格常备库存；

  2. 开口长条带：单条出厂长度可达数十米，可现场裁切任意行程，适配超长线性模组、长距离输送线；

  3. 定制加工服务：超大带宽、特殊长度、特殊功能变体可按需定制，配套热熔焊接、裁切工装同步供应。

5.3 应用场景适配划分

文档供货谱系同步标注各规格适配场景，方便工程师快速筛选：短中心距旋转传动选用环形带；长行程线性定位、升降机构选用开口带；粉尘、油污恶劣工况优先尼龙覆齿型号；电子、锂电行业选用防静电型号。标准化规格矩阵覆盖 3C 自动化、印刷包装、智能仓储、医疗器械、激光加工、通用机床全行业传动需求。

六、尺寸精密公差规范（Toleranzen / Tolerances）

尺寸公差是保障同步带长期啮合精度、延长使用寿命的关键，文档单独设立公差章节，对同步带全部关键尺寸制定严格工业标准，从生产端管控尺寸偏差，规避批量使用受力不均、跑偏、单边磨损等故障。管控维度包含以下核心指标：

  1. 有效长度公差：区分环形带、开口带，长度越大公差区间按标准分级，保证多带并列同步传动时受力均匀，不会出现单根过载加速损耗；

  2. 带宽公差：不同宽度规格设置统一正负偏差，确保与同步轮、夹紧夹板完美贴合，无间隙、无挤压损伤；

  3. 带体厚度、齿高、齿距公差：齿形几何尺寸严格管控，齿距偏差极小，保证与带轮齿槽完整啮合，避免局部应力集中；

  4. 成品平直度、侧向翘曲公差：管控同步带直线度，防止高速线性运行侧向跑偏，减少挡边磨损。

所有公差标准匹配 DIN 工业传动零部件规范，高精度定位设备可选用收紧一级公差的精密级同步带；普通输送、轻载传动可选用标准公差型号，兼顾成本与使用需求。同时文档明确使用阈值：超出公差范围的同步带禁止用于伺服定位、高频往复精密设备，防止长期运行精度持续漂移，造成设备加工不良、工件报废。

七、CONTI® SYNCHRODRIVE 产品体系综合应用价值

依托产品性能、标准化结构、统一命名、全规格供货、严格公差管控五大完整体系，CONTI® SYNCHRODRIVE 聚氨酯同步带形成区别于同类产品的独特工程价值：

  1. 设计标准化，降低选型门槛：全套产品规则统一，工程师依托文档即可快速完成齿形、带宽、形态选型，无需反复核对多品牌参数；

  2. 工况全覆盖，一站式匹配：从微型精密设备到重型升降输送均有对应标准规格，各类耐介质、防静电、耐磨变体完善，无需单独开发非标传动零件；

  3. 精密公差保障长期稳定运行：全尺寸严格公差管控，从源头降低传动误差、跑偏、异常磨损故障，减少设备停机检修频次；

  4. 全生命周期运维成本更低：免润滑、低蠕变、耐老化特性，大幅降低润滑油、定期张紧、零部件更换成本，提升产线连续稼动时间；

  5. 双形态灵活适配各类传动结构：环形带、开口带两种形态覆盖旋转、直线、升降三大主流传动形式，适配绝大多数自动化设备动力结构。

结语

CONTI® SYNCHRODRIVE 技术文档以 “产品描述” 为核心开篇，分层拆解性能、结构、命名、供货、公差五大基础模块，构建起一套逻辑完整、标准化程度极高的聚氨酯同步带产品体系。聚氨酯基体搭配高强度钢芯的复合结构赋予产品优异的同步传动能力与环境耐受性；统一命名规则与全覆盖供货规格实现快速选型、标准化采购；严苛的尺寸公差标准从生产端保障传动精度与使用寿命。
在工业装备向高速化、精密化、低维护化迭代的行业趋势下，CONTI® SYNCHRODRIVE 不再是单一传动配件，而是一套标准化、可复用的同步传动解决方案。无论是全新设备研发设计，还是老旧链条、普通同步带传动机构改造，依托这套完整的产品技术规范，均可快速匹配适配工况的同步带规格，为各类工业自动化设备提供稳定、精准、长效的动力同步传递支撑。
