康迪泰克马牌碳纤维同步带 CTD 齿形完整解析

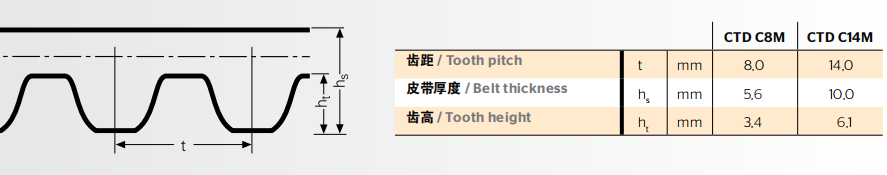

一、CTD 齿形基础定义

二、HTD、STD、CTD 三者齿形核心差异

1. HTD（High Torque Drive 标准圆弧齿）

• 齿形：完整深圆弧齿，齿高更大、齿根受力面积大

• 优势：极限扭矩承载强、多齿同时啮合，适合低速重载

• 短板：高速运行啮合冲击大、噪音偏高，高速平顺性不足

2. STD（Super Torque Drive 平顶半圆弧齿）

• 齿形：齿顶平顶、圆弧过渡，齿高略浅，应力分布均匀

• 优势：啮合顺滑、振动小、高速低噪，定位精度好

• 短板：齿高不足，超高扭矩下易出现跳齿、打滑风险

3. CTD（Conti Torque Drive 复合优化齿形）

1. 轮槽入口采用弧形导向几何（继承 STD 平顺啮合结构）：皮带入轮无硬冲击，啮合过程柔和，大幅降低振动、噪音，高速精密传动稳定性拉满；

2. 提升整体齿高（沿用 HTD 深齿承载逻辑）：齿啮合包合深度更大，齿面接触面积显著提升，锁止摩擦力更强；

3. 最终效果：同时解决 STD 承载上限低、HTD 高速抖动两大痛点。

三、CTD 齿形两大核心性能优势

1. 极致平稳运行

   弧形带轮导入面 + 加高齿身形成谐波式渐进啮合，皮带齿与带轮齿缓慢贴合、逐步受力，无瞬时应力冲击，高速启停、伺服分度场景下振动极低，定位重复精度更高。
2. 高扭矩抗打滑能力

   更深齿型大幅提升齿间咬合量，高负载、瞬时冲击扭矩工况下，杜绝皮带跳齿、滑移，同步传动零丢步，适配重载替代链条的工况。

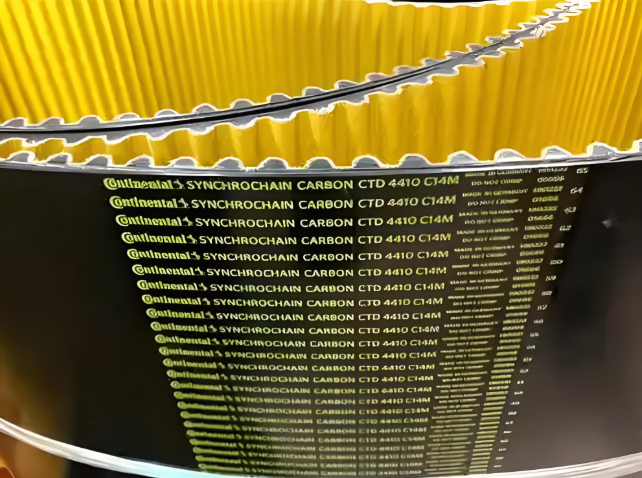

四、配套碳纤维同步带（Synchrochain Carbon）加成

• 碳纤维芯线拉伸变形量比芳纶低 50%，全寿命几乎无伸长，配合 CTD 精准齿形长期保持同步精度；

• 聚氨酯齿面 + 耐磨包覆布，耐油、耐臭氧、免维护；

• 传动功率比普通同步带提升 30%，同等扭矩可选用更窄带宽，设备结构小型化。

五、典型应用场景

原文专业优化版（可直接用于样本 / 选型手册）
