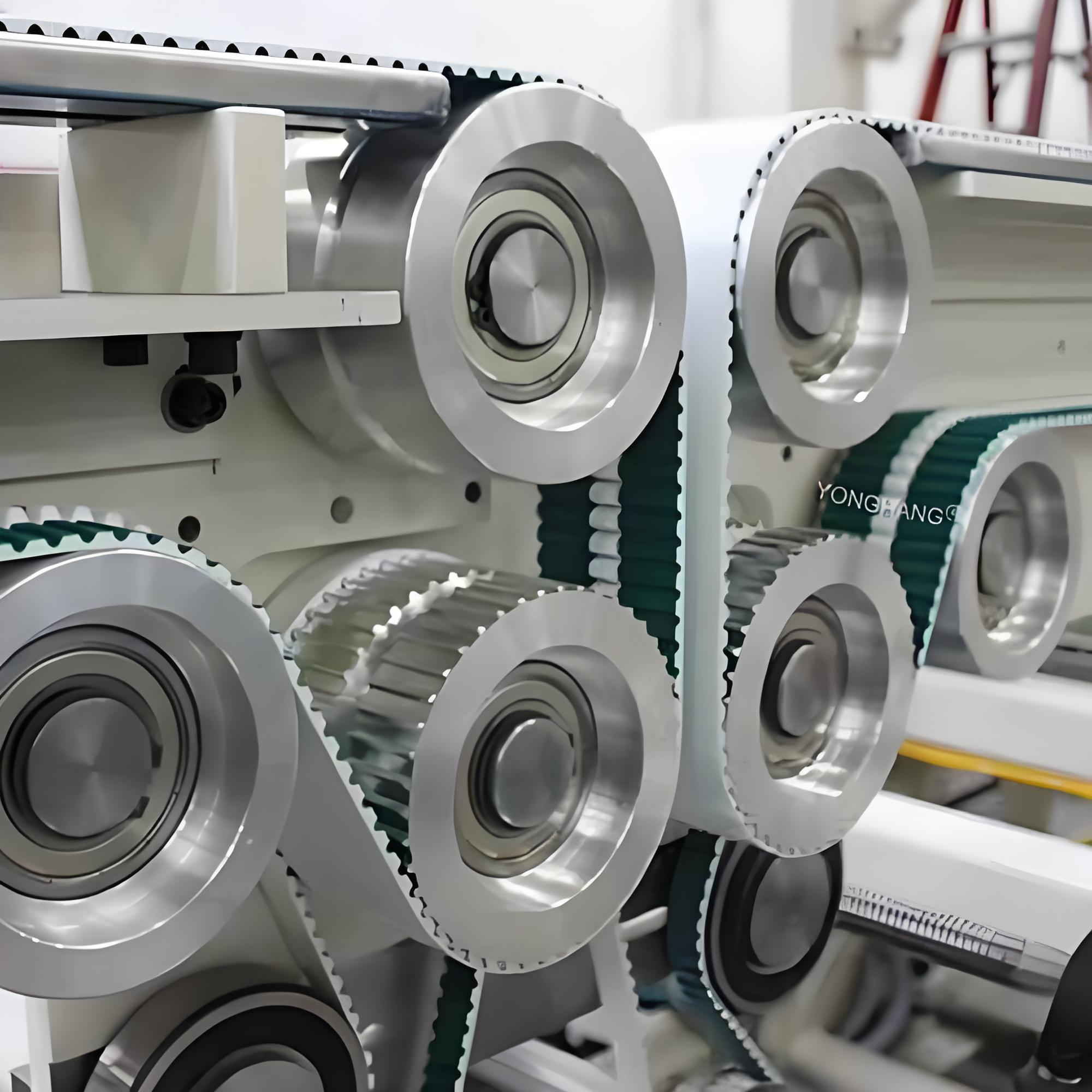

Synchroflex 系列同步带：导向为基，筑牢同步带传动的稳定根基

1. 长自由跨度后的导向：当带体存在较大自由跨度时，需在跨度下游设置导向装置，且入料长度（a）不得小于带体宽度的 5 倍，通过足够的预定位长度稳定带体运行轨迹，避免跨度内振动导致跑偏；

2. 驱动轮导向优先：对于中心距较短的两轴传动系统，优先在驱动轮上设置挡边导向。驱动轮作为动力输出端，带体啮合受力更稳定，导向效果更直接，可有效抑制启动瞬间的横向窜动；

3. 低传动比带轮导向：多轴传动系统中，建议在低传动比带轮（从动轮）上设置导向装置。此类带轮转速相对较低，带体与带轮的啮合接触时间更长，导向稳定性更强，可平衡多轴传动的受力不均；

4. 张紧轮导向规范：张紧轮导向需满足多重约束：① 张紧轮应安装于带体松边外侧，避免紧边张力过大导致导向阻力增加；② 若导向面为带背（无齿面），需考虑反向弯曲时的最小直径要求（参考 Synchroflex “E” 张力构件带轮直径标准）；③ 若导向面为带齿面，带体与张紧轮的啮合弧长需至少覆盖 3 个齿，确保啮合稳定不打滑；④ 频繁换向场景中，张紧轮应安装于跨度长度的中点位置，平衡双向运行时的导向受力；⑤ 张紧轮与相邻带轮的最小跨度长度（a）不得小于带体宽度的 5 倍，避免带体过度弯曲导致导向失效；

5. 轴系平行度保障：所有带轮的轴系必须保证高平行度，且端面齐平对齐，这是实现最优导向效果的前提条件。轴系平行度误差若超过 0.5mm/m，会导致带体单侧受力，即使设置挡边也难以完全避免跑偏，还会加剧挡边与带体的摩擦损耗。

在满足功能可靠性的前提下，可通过灵活配置挡边降低成本：对于小型带轮，若经受力分析与实际测试验证导向可靠，可仅在较大带轮上设置挡边，或单侧设置挡边（需确保带体运行轨迹稳定）；但对于高速、重载或频繁换向场景，建议双侧挡边配置，最大化保障导向稳定性。此外，Synchroflex 双丝（bifilar）排列的带体结构，因张力分布更均匀，本身具备更优的自导向特性，是挡边导向系统的理想搭配，可进一步降低导向装置的设计难度。

1. 消除跑偏隐患，延长使用寿命：挡边导向有效限制带体横向位移，避免边缘磨损与齿面偏磨，使带体使用寿命延长 30% 以上，尤其在高速（如 20,000min⁻¹）、长跨度传动场景中，效果更为显著；

2. 降低能耗损耗，提升传动效率：优化的导向布置使侧向力降至最低，摩擦损耗较传统导向方式减少 20%-30%，传动效率保持在 99% 以上，契合绿色制造的节能需求；

3. 保障精准传动，稳定产品品质：导向系统确保带体始终精准啮合，传动比误差控制在 ±0.1% 以内，配合带体本身的微米级公差，定位精度可达 ±0.05mm，为精密加工、自动化分拣等对精度要求高的场景提供可靠保障；

4. 适配复杂工况，拓展应用边界：通过针对性的导向布置（如频繁换向场景的中点张紧轮导向、多轴系统的低传动比带轮导向），Synchroflex 同步带可稳定适配更复杂的传动布局，突破传统同步带的应用限制。

• 应用场景：数控铣床的长跨度主轴传动、加工中心的多轴换刀机构；

• 导向配置：驱动轮双侧挡边 + 松边张紧轮导向（安装于跨度中点），入料长度 a=6 倍带体宽度；

• 应用效果：主轴转速 3000rpm 时带体无明显跑偏，边缘磨损量降低 80%，零件加工尺寸公差从 ±0.03mm 缩小至 ±0.01mm，设备连续运行无故障时间延长至 10000 小时。

• 应用场景：交叉带分拣机的皮带驱动系统（频繁正反转，跨度长度 2m）；

• 导向配置：低传动比从动轮双侧挡边 + 松边中点张紧轮导向，张紧轮与带轮最小跨度 a=5.5 倍带体宽度；

• 应用效果：分拣机换向频率达 10 次 / 分钟时，带体横向位移控制在 ±0.5mm 内，分拣定位精度提升至 ±0.1mm，带体使用寿命较传统导向方案延长 50%。

• 应用场景：高速纺织机的罗拉传动（带体跨度 3m，转速 1500rpm）；

• 导向配置：长跨度下游导向装置（a=7 倍带体宽度）+ 驱动轮双侧挡边，轴系平行度校准至 0.3mm/m；

• 应用效果：纱线牵引张力波动≤3%，断纱率降低 35%，带体运行噪音控制在 60dB 以下，满足纺织车间的静音需求。

• 应用场景：全自动包装机的膜卷驱动与输送多轴系统；

• 导向配置：各低传动比从动轮单侧挡边 + 松边外侧张紧轮导向，带齿面啮合弧长覆盖 4 个齿；

• 应用效果：多轴传动同步性提升 25%，包装膜张力均匀度改善，包装合格率从 95% 提升至 99.2%，设备维护频次降低 40%。
