同步带安装上没多久就断了一定是质量问题吗?

2023-04-15 11:06 马牌
5
客户装上同步带没几天,就来电话“皮带断了,质量怎么那么差啊!”唉!其实真不一定是皮带本身质量问题,同步带的失效模式有很多原因,而有时皮带的失效模式还很难去判定。该文的目的就是为了定义、举例说明并判定通常同步带的失效模式,以便我们采取适当的预防措施和纠正行动

皮带的正常磨损和失效

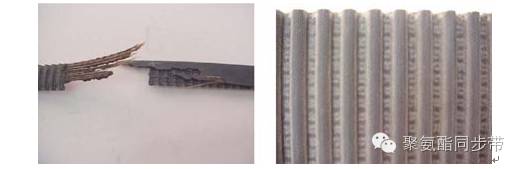

      在皮带运转2 3 年后,当其芯线达到疲劳寿命时,皮带失效是属于正常情况。在经过长期运转后,皮带由于芯线达到疲劳寿命而失效,这属于理想的皮带失效模式。图1 是一个参差不齐的45 度角的锯齿状断裂皮带,这是典型的皮带芯线达到正常的疲劳寿命造成的。

      同步带的齿部也同样会失效,但是这不属于理想的皮带失效模式。在长期的运转下,虽然皮带能够保持初始的大小和形状,但是皮带齿部会出现磨损。皮带帆布的外露纤维会使皮带齿部看起来粗糙毛燥,如图2 所示。

       运行2 3 年后的皮带不需要再采取任何改善措施。皮带寿命会由于应用的不同,以及各种客观因素而有较大变化。影响皮带寿命的因素包括传输功率等级,环境,皮带安装张力,带与轮的匹配,带轮的质量水平,甚至是如何切割、包装、运输和安装皮带。


1   正常拉断                                                2   帆布磨损

皮带折曲失效

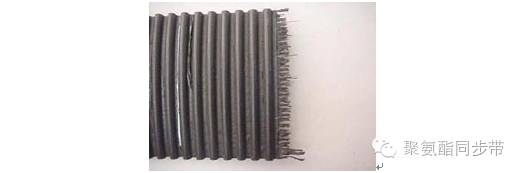

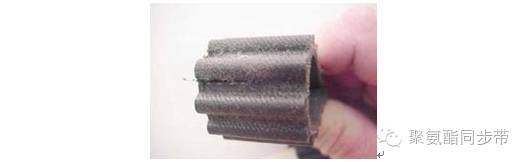

        皮带折曲失效模式通常表现为断裂面芯线成直线排列。如图3 所示。

         当皮带芯线弯曲到非常小的直径时,这种失效模式就会发生。急剧的弯曲会使皮带芯线纤维在巨大的压力下弯曲和受损,从而使皮带的拉伸强度下降。皮带折曲失效是最常见的一种失效模式,通常与皮带操作不当、安装张紧力过低、带轮的直径过小和带轮里有异物等有关。


3   折曲失效

       由于操作不当所引起的皮带折曲原因有:存放不当、包装不当和皮带安装前和安装时的操作不当。皮带在过低张紧力的情况下运行可能会一直跳齿直到达到可接受的张紧力,这种现象叫做自动张紧。

       自动张紧在皮带的松边或皮带齿部进入从动轮轮槽的地方可最清晰地观察到。当皮带自动张紧的时候,皮带齿部会跳出带轮轮槽直到皮带紧边加强的张力迫使皮带齿部再进入到带轮轮槽中。皮带在被迫回到带轮轮槽时,常常导致皮带与带轮接触点发生剧烈、瞬时的弯曲,这种弯曲会导致皮带芯线受损。这部分芯线损伤就被称为折曲。如果紧边张力不能使皮带齿部进入带轮轮槽,则皮带会产生跳齿,也同样会产生折曲失效或皮带齿部损伤。

       皮带进入直径过小的带轮时,也会导致皮带芯线受损或折曲失效。带轮和背部惰轮低于规定的最小值、皮带和带轮间有惰轮甚至用手以较小的锐角弯曲皮带,都会导致皮带折曲失效。

       传动系统有异物进入也同样会使皮带产生折曲,他们会使皮带与带轮间形成个尖角,使这一点的皮带芯线出现折曲。用工具把皮带强行撬到带轮上也同样会使皮带损坏。在受到异物进入或安装时使用工具不当(如螺丝刀)对皮带损伤后,皮带不会立即失效,但是皮带总体寿命会下降。

冲击负荷

       当从动设备要求的间隙性或周期性扭矩负载大于正常水平时,这种冲击负荷要超过皮带本身能承受的力,传动系统中的冲击负荷就出现了。往往会加剧皮带的失效。普通的三角带可以用瞬间打滑来减缓冲击负荷,但是同步带必须要传输所有的负荷。

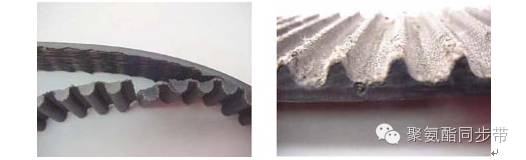

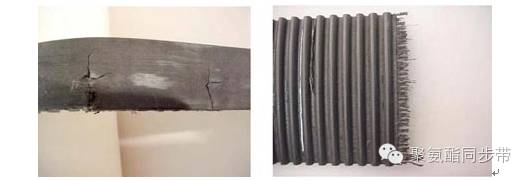

       剧烈的冲击负荷可以导致皮带芯线以粗糙的不平均的形式断裂,如图4 所示。皮带齿部在带轮中经过即时冲击负荷后可发展成齿根开裂和/或齿部脱落。如果冲击负荷只发生一次,或在皮带固定的位置重复循环,皮带的其余齿部可能看起来还是正常的。图5 说明了齿根开裂如何在齿内进行扩散。在齿根形成的裂缝有时会扩散到齿尖。积聚过多裂缝时齿部就会剪切,就会只剩下齿的一部分。


4   冲击负荷                                           5   冲击负荷

       从动设备产生的冲击负荷可能是传动系统操作中固有的一部分,或者可能是来自于偶然的,苛刻的情形,比如堵塞。如果传动系统的冲击负荷不可避免,皮带的芯线强度就需要提高,或者用可以间歇打滑的三角带来代替同步带驱动。

皮带安装张力过高

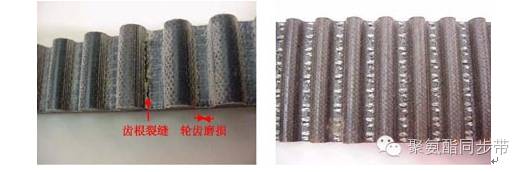

       同步带安装张力过高会导致皮带齿部剪切或断裂。很多张力过高的皮带在皮带齿面上都清晰地留下了轮齿磨损的痕迹。图6 是皮带被压过的表面区域和齿根开裂的例子。齿根开裂通常会通过芯线扩展到其相邻的开裂处,个别的皮带齿部会慢慢脱落。图7 是张紧力过高的皮带在大带轮上被磨过的痕迹。过高的皮带表层压力会导致皮带大面积区域磨损,最终导致皮带芯线暴露在外。为了防止这样的磨损问题,适当的皮带安装张力值必须要准确的设定。


6   张紧力过高                                            7   张紧力过高

皮带安装张力过低

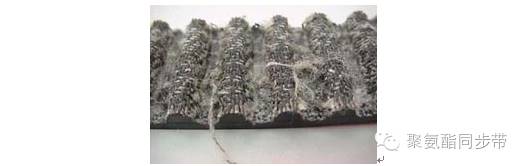

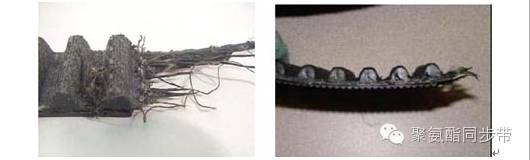

       中度到高度负荷的传动系统中安装张力过低也会导致皮带过早的失效。通常张力过低导致的皮带失效模式表现为跳齿。皮带跳齿是指皮带的齿爬出其对应的轮槽,并且其根部不再承受负荷。传动负荷进一步作用于皮带侧面使皮带齿部弯曲,然后跳动。齿部滚动时可导致橡胶从齿根沿着芯线撕裂。随着橡胶撕裂的扩散,皮带齿部开始以条状脱离皮带,如图8 所示。由于过多跳齿导致的失效可能看起来好像橡胶与线绳的粘度不够。然而,由于粘度不足所导致的失效,皮带中外露芯线通常保持整洁,与滚齿失效模式不同。

       当皮带齿部爬出带轮轮槽而自动张紧时,在橡胶撕裂和齿部脱落前,皮带容易产生跳齿。跳齿引起的皮带芯线损伤往往导致皮带强度提前失效,损伤情况与折曲失效的芯线断裂情况类似(整齐断裂)也同样类似于冲击负荷的断裂(成锯齿状并有角度的)。如果皮带没有跳齿并且在自张紧时也在继续运转,这中情况下经常发生皮带齿部过度磨损。这种齿部磨损叫做勾形磨损,是由于皮带齿部与带轮不匹配,如图9 所示。勾形磨损是由于皮带的安装张力不够和不牢固的传动系统在低张力的情况下中心距变化所导致的。


8   张紧力过低                                             9   张紧力过低

       通常提高皮带安装张力可以防止皮带过早产生跳齿和勾形磨损。如果提高安装张力后还是不能防止皮带失效,可能是传动系统结构不够牢固,不能防止偏差。为了提高皮带使用性能,非常有必要提高传动结构的支撑力。如果提高安装张力不现实,增加带轮直径,可以使皮带在低张力下传递较高负载。合适的安装张力值可以从设计手册中获得,通过设计手册进行计算或者寻求同步带公司销售人员的支持。

带轮不平行

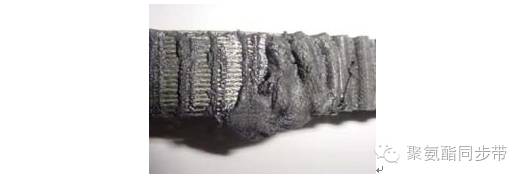

       皮带在运行时,带轮轴成一定角度,或带轮齿形在加工时存在锥度问题,由于施加在皮带上的负载不均匀,带齿之间会出现不均匀的挤压。皮带失效经常从齿根开裂处或从承载张力最大的皮带侧面开始撕裂并扩展到整个皮带宽度,最终导致皮带齿部剪切。由于纤拉力比较大,皮带挤压严重的一侧可能也会出现明显的磨损,并且皮带有可能爬出或滚到带轮挡边之处。图10 显示了高纤拉力导致了皮带一边严重的磨损。


10   带轮不平行

       皮带运行在不平行有挡边的带轮时,如果皮带被挤压在两个相对的挡边中,会导致皮带两侧严重磨损。在这种情况下,皮带会从齿根裂缝或从两侧撕裂。这种撕裂最终会扩展到整个皮带,导致皮带齿部剪切。

       皮带运行在一个带轮两边都有挡边和一个带轮两边都没有挡边时,如果两个带轮不平行,那么皮带会部分向没有挡边的带轮移动,无挡边带轮中这部分皮带将会承受全部负载并且可能在运行一段时间后产生一个集中磨损区域。图11 就是大部分齿面的集中磨损,其它地方没有磨损。在磨损区域下面可能会有根部裂缝。皮带强度或齿面疲劳最终都会导致皮带的过早失效。


11   带轮不平行

带轮不合格

       无论是由于带轮的生产不符合标准或磨损到超出标准造成的皮带过早失效通常很难识别。部分是因为当皮带失效时,几乎很少有人去仔细地检查带轮,而通常都认为是皮带的自身问题。皮带在尺寸有问题的带轮上运行时,其齿部侧面会出现高度磨损,同时皮带侧面的帆布成模糊的绒毛状或片状。如图12 所示。


12   带轮不合格

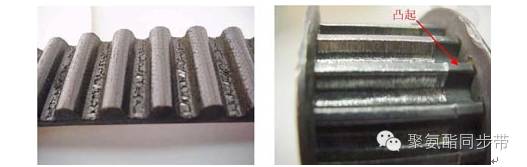

       圆弧齿皮带(HTD)运行在直径过小的带轮系统中,会使带体大面积分裂和皮带拉伸性断裂,如图13 所示。梯形齿(XL,L, H) 皮带通常是齿根裂缝或带齿剪切,然而皮带拉伸性断裂倒不常见。


13   带轮过小                                                 14   带轮磨损

       张紧力过高可能导致带轮更多的磨损。运行时间很长的皮带的齿面或帆布有时已经完全磨损掉,这种情况就预示带轮磨损也已经产生。皮带磨损后会使其芯线与带轮接触,从而造成带轮的外周轮槽也磨损。带轮的齿顶有凸起是带轮磨损后的标志,如图14 所示。注意:磨过的表面非常尖锐最好用螺丝起子去感觉,以防手被划伤。这种情况下,应该更换带轮。

       在腐蚀性空气下,带轮最容易被迅速磨损。严重磨损的带轮通常表现为轮槽磨损和带轮加工外径的减少。磨损带轮导致皮带失效典型的表现为皮带齿底磨光性损伤和齿部区域性尺寸变形。经过硬镀铬过的带轮可以延长其在腐蚀性空气中的寿命。另一种情况,如果替换后的新皮带的寿命比以前的皮带低,也要仔细检查下带轮是否过度磨损。


带轮跳动

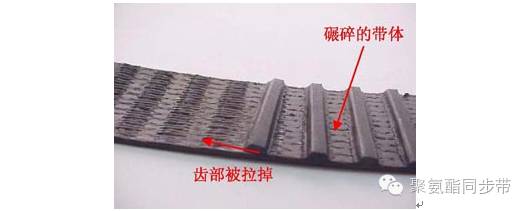

       皮带运行在径向跳动的带轮系统中时,带轮旋转时皮带的张紧力会周期性的升降。跳动的越厉害,最大张紧力就升的越高。受此影响,使齿底看起来像被碾碎一样,如图15。碾碎的带体可能与在适度尺寸带轮中而运行的皮带张紧力过高所导致的现象相类似。而极端周期性的张力变化常常导致皮带齿部撕裂或皮带拉伸性断裂。


15   带轮跳动

       带轮往锥套上安装,或在最小的带轮光孔基础上进行再扩孔后安装时,往往容易发生跳动。如何按照标准进行安装,以及如何确保轴孔的配合,在相关设计手册中有详细的说明。

腐蚀空气

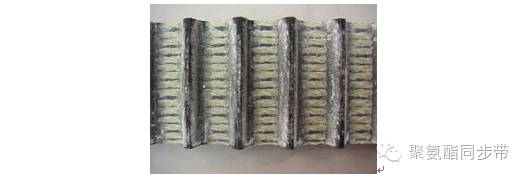

       皮带运行在腐蚀性空气的应用领域时,比如翻砂搅拌机,铁矿石加工设备,磷酸盐采矿输送设备,带齿侧面和皮带齿底高度会磨损,磨损区域常常光亮。图16 为在高腐蚀性环境中的磨损皮带。在腐蚀空气下带轮通常磨损加快,所以带轮与皮带应该一起更换。为了延长皮带和带轮的寿命,最好安装个有洁净空气加压的密封罩,防止腐蚀性的灰尘物体进入而污染。


16   腐蚀空气

高温降解

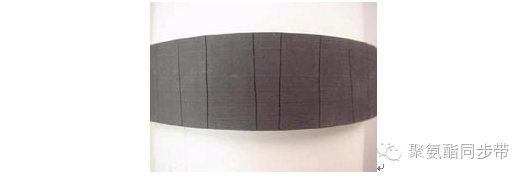

       当橡胶皮带工作在高温(高于85℃)较长一段时间后,橡胶成分会变硬,由于运转时弯曲导致背部开裂。这些开裂处与齿的方向平行,并且常常发生在带齿中间。如图17。皮带由于齿部剪切也会导致拉伸性断裂。

       耐高温橡胶皮带结构可用于这种要求高温环境的应用中,这些特殊的皮带结构提高了皮带的使用寿命。


17   温度过高导致橡胶开裂

       国内PU聚氨酯类皮带,带体材料属于热塑性聚氨酯材料(有熔点)。当温度超过85℃时,带齿可能会变软并且变形。此外,芯线也会完全丧失对带体的支撑能力。图18 是暴露在高温条件下的聚氨酯同步带。


18   高温降解

化学降解

       橡胶皮带在挥发性有机溶剂和臭氧的环境下的失效与在高温环境下的失效情况类似。橡胶成分会变硬,皮带会呈现背部开裂。但开裂的形式不太一致,因为橡胶结构的硬化几乎发生在皮带表面,而这可能导致皮带纵横向的开裂,各种各样的形状都有可能产生。

异物进入

       异物进入带轮和皮带之间时,对带齿和芯线都会造成损坏。芯线通常在内部断裂(图19 所示)或不久后由于过度弯曲而失效(图20 所示)。部分皮带芯线断裂后,整根皮带的拉伸强度就会大幅度下降。这也导致皮带寿命显著地下降。如果发现皮带已损坏,应该更换皮带,并对带轮进行检查,如果发现受损的带轮,也应该及时更换。


           图19   异物进入                                             20   折曲失效


同步带及带轮损坏的原因及对策表

损伤状况





皮带早期破断

1 没有考虑到被动轮的惯性力。

2 负载过大或由于意外事故被动轮停转。从而大大增加了负载。

3 带轮过小。皮带强行弯曲过度。

1 检查设计。

2 检查设计。

3 检查设计换成比原最小齿数多的带轮。

4 搬运,保管,安装操作时应充分注意和小心谨慎。

皮带边磨损

1 轴平行度不准。

2 轴承刚性不足。

3 带轮挡边弯曲。

4 带轮的直径比皮带宽度小。

1 对带轮进行校正定位。

2 增加轴承的刚性,并固定牢靠。

3 修正挡边或更换。

4 检查设计。

皮带齿面磨损

1 负载过大。

2 皮带张紧力过大。

3 掺入磨损性粉尘。

4 由于油的关系使皮带收缩。

1 改进设计。

2 减少皮带张紧力。

3 改善环境,增加防护罩。

4 不让皮带沾油或用耐油皮带。

皮带齿断落

1 跳齿。

2 被动轮的轴承烧熔微等意外事故。

1a:负载过大。b:初张紧力不足。c:啮合齿数太小。d:轴承刚性不足。

2.a:检查设计,b调整适当的张紧力。c:增大皮带轮直径。增加啮合齿数d:调换轴承。增强轴承刚性并固定牢靠。

带背胶磨损和龟裂

1 外张紧轮定位失准

2 碰到机械的框架。

3 长期处于低温状态。

1 修正张紧轮位置。

2 检查并修正机械部位。

3 改善环境温度。

带背胶软化

1 高温。

2 张紧轮停转。

3 沾上油类。

1.改善环境温度。

2.检查,调整张紧轮。

3.不要粘上油类或改换耐油皮带。

皮带纵向龟裂

1 皮带超出带轮的边沿运转。

2 皮带卷上了带轮的挡边。

3 按装皮带时,强行越过或拖入带轮挡边。

1 调整带轮的位置。

2 增强轴承刚性,并固定牢靠。

3 a:拆下挡边。b:约定俗成是短轴间距离,装上皮带。c:文稿松张紧轮装上皮带。

抗张紧部分的断裂

掺进杂物或尖锐锋处的残渣。

改善环境。增加防护罩。

皮带收缩

粘上了苯胺点低的芳香族类油料。

不让油料粘上。选用耐用油性能好的皮带。

运行时噪音大

1 皮带张紧力太大。

2 两轴的平行失准。

3 皮带的宽度大于带轮的直径。

4 负载过大。

5 皮带与带轮啮合不良。

1 减低张紧力(不跳齿为准)。

2 调整带轮的定位。

3 检查设计。

4 检查设计。

5 检查皮带与带轮。

带轮齿磨损

1 负载过大。

2 皮带的张力过大。

3 带轮的材料不好。

4 掺入磨损性粉尘。

1 检查设计。

2 降低张紧力。

3 使用硬底高的材料表面进行硬化处理。

4 改善环境污染,增加防护罩。

看起来伸长了

1 轴间距离短了。

2 带轮材质软了。

1 调整轴间距离,加固轴承支撑点。

2 带轮使用硬质材料进行表面硬化处理。
